产品名称： | 湿度传感器 |
产品型号： | SJL31SY |
版本： | V1.0 |
制定人： | 贺根文 |
审核人： | 袁超 |

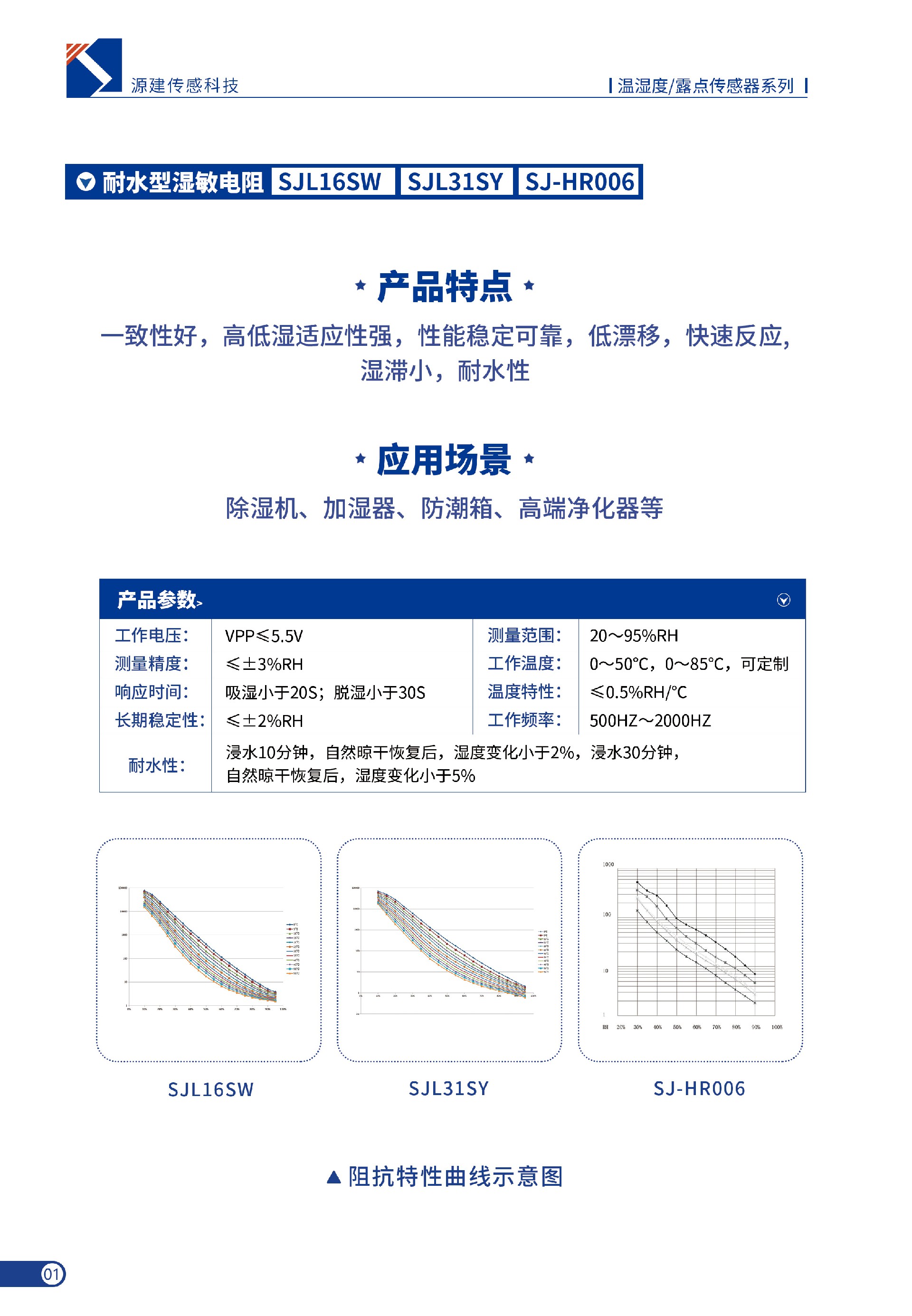

一、产品概述
本产品为电阻型高分子湿度传感器 (SJL31SY) ，具备耐高湿功能，响应速度快、湿滞小、性能稳定可靠，一致性、互换性好的特点，产品特 性与行业主流湿度传感器兼容。

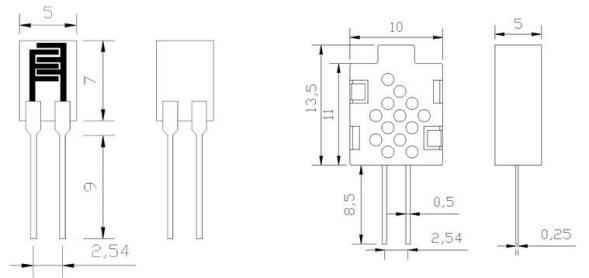

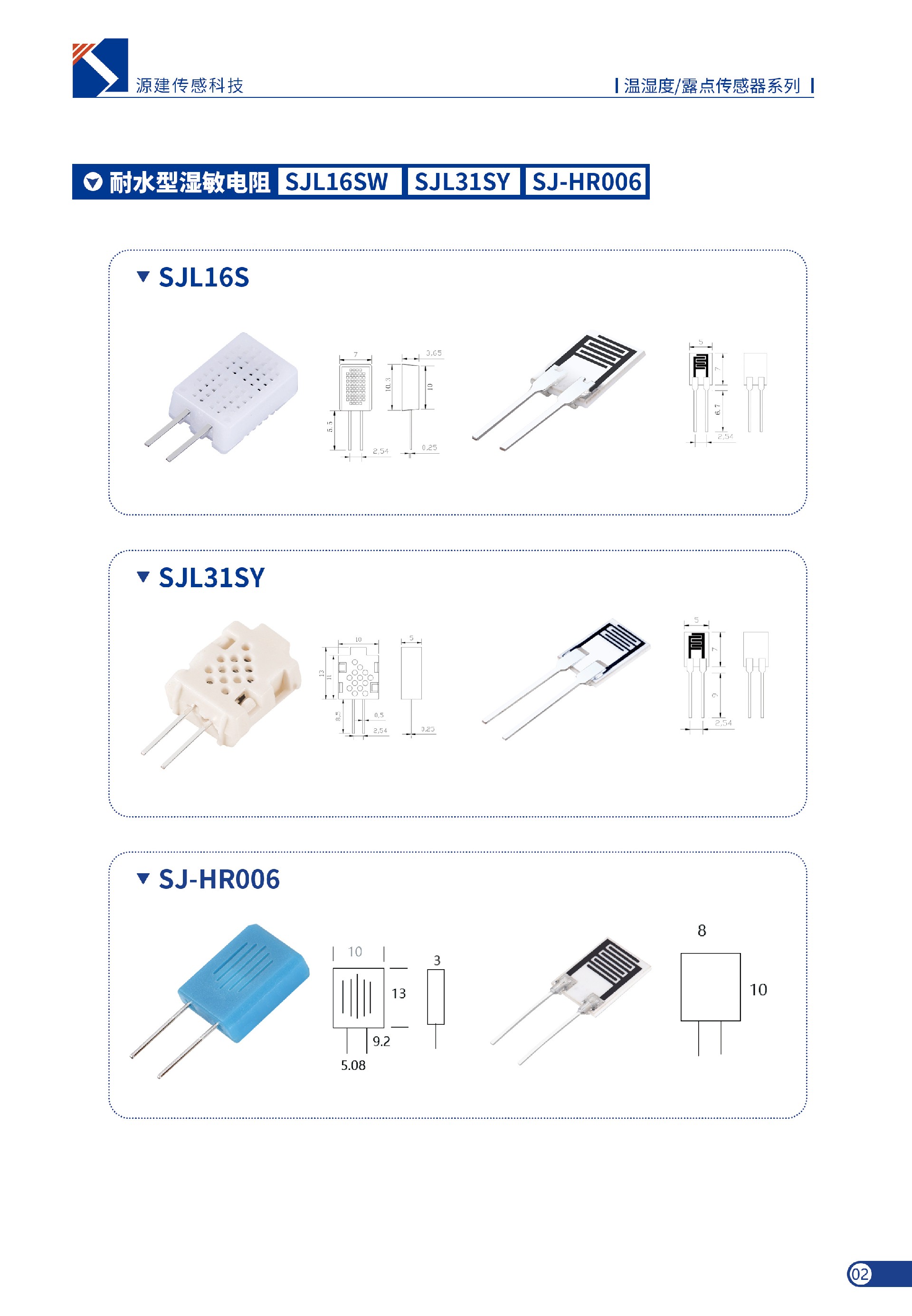

二、外型尺寸
单位：mm(公差： ±0.5mm)
应用领域
家电行业：空调、加湿设备、除湿设备、空气清新机等电器；
工业农业：大气环境检测、工业过程控制、测量仪表、大棚种植、仓储、食品保鲜等。
礼品行业：温湿度计、电子万年历、电波钟 (RCC)、数码相框、家庭气象站等；
三、型号规格
型号 SJL31SY；
产品符合 ROHS、REACH 环保要求。
四、电气性能
5.1、工作电压、频率
工作电压：Vpp≤5.5V/AC；
工作频率：0.5~2k Hz；
5.2、工作温湿度
工作温度：0~50℃；
工作湿度：20~95%RH；
5.3、稳定性、温度特性
稳定性：≤2%RH/年；
温度特性：≤0.5%RH/℃；
5.4、湿度检测精度
测量精度：≤±3%RH；
5.5、响应速度
响应时间：≤20 秒
5.5、耐水性
浸水 10 分钟， 自然晾干恢复后，湿度变化≤2% RH
浸水 30 分钟， 自然晾干恢复后，湿度变化≤5% RH
五、标准检定条件
6.1、温度 25℃ (±1℃)，测定频率 1KHZ，设定工作电压为 1V/AC (正弦波)；
6.2、检测设备为交流电桥 (LCR) (备注：不能使用普通万用表电阻档测试)；
6.3、采用恒温恒湿箱设备：CZ-A-150F。
七、产品阻抗湿度特性数据表
参考附件 1
八、可靠性测试
标准测试条件：环境温度 25℃、测定频率数 1kHz、测定电压 1V/AC (正弦波) 作为基准。特性测定，测定前先把湿度传感器放入 25℃ /30%RH 的干燥空气中放置 30 分钟，湿度发生装置发生湿度 60%RH，放入湿度传感器 30 分钟后测定阻抗值。
测试装置：LCR电桥 (TH2810)，恒温恒湿实验箱，手持ROTRONIC高精度温湿度表 (±1%RH)
序号 | 项目 | 试验方法 | 标准值 |
1 | 引脚强度 | 10N 垂直外壳方向拉引脚 10 秒 | 无破损、引脚脱落，电 气性能正常 |
2 | 耐冲击性 | 硬质地板上 1m 高， 自由跌落 3 次 | 无破损、引脚脱落， 电气性能正常 |
3 | 耐震动性 | 频率10~55Hz、振幅1.5mm (10~55~10Hz)向 X-Y-Z 方向 分别 2 小时振动 | 无破损、引脚脱落， 电气性能正常 |
4 | 耐焊接性 | 把传感器引脚浸入 350 度锡槽中， 5 秒钟拿起，反复 2 次； | ±5%RH 以内 |
5 | 耐寒性 | 温度 -10℃以下空气中放置 1000 小时 | ±5%RH 以内 |
6 | 耐湿性 | 温度 50℃、湿度 90%RH 空气中放置 1000 小时 | ±5%RH 以内 |
7 | 温度循环 | -10℃放置 30 分钟, 升温到50℃/60%RH,放置30分钟; 循环100次 | ±5%RH 以内 |
8 | 湿度循环 | 25℃,30%RH 放置30分钟，转入90%RH放置30 分钟，循环100次 | ±5%RH 以内 |
9 | 耐溶剂 | 常温下，将传感器放置于有机气体、酒精和 丙酮空气中放置30分钟 | ±5%RH 以内 |
10 | 通电放置 | 一般室内 (常温常湿) 1kHz， 5Vpp 方波，连续 1000 小时放置 | ±5%RH 以内 |
11 | 耐水性 | 浸水 30 分钟，晾干恢复 | ±5%RH 以内 |
备注：1. 标准值为 (25℃,60%RH) 环境下所测定湿敏电阻的阻抗；
2. 每项可靠性试验后，把传感器放置在常温常湿的空气，放置 24 小时后再测量其阻抗变化对应的湿度偏差。
九、包装
9.1、不带壳的传感器平放到吸塑盒中，一层吸塑盒包含 50 只传感器；
9.2、20 层吸塑盒叠放在一起，最上面放一个空吸塑盒代替盖子，防止传感器掉落；
9.3、单面胶缠绕固定，放入纸盒中；纸盒尺寸(mm)：L190*W150*H55,共 1000 只传感器；
9.4、根据订单数量，选择不同尺寸的纸箱包装；
9.5、带壳的传感器采用袋装方式；
十、特别说明
许可协议
以上内容由深圳市源建传感科技有限公司提供，版权所有，未经本公司之书面许可，此手册中任何段落，章节内容均不得被摘抄、拷贝或以 任何形式复制、传播，否则一切后果由违者自负，本公司保留一切法律权利。
本公司保留对手册所描述之产品规格进行修改的权利，恕不另行通知。
警告
使用及人身伤害
勿将本产品用于安全保护装置或急停设备上， 以及由于本产品故障可能导致人身受到伤害的任何应用中；在使用本产品前，请仔细阅读本说 明书中的内容；
禁止在易燃气体附近使用
禁止在易燃、易爆气体的场所使用；
严禁直接触及传感器
为防止污染感湿膜，避免手指直接触摸元件表面；汗液会污染感湿膜会导致性能漂移，接触传感器请戴防静电手指套； 避免产生化学反应
避免在含有以下气体的环境中使用：盐、二氧化硫、卤素气体、氨、酒精、乙二醇醚、醛等；
工作环境
建议使用温度范围-10℃-60℃ ，湿度范围 0-100%RH。超出建议的范围可能导致测量结果暂时性漂移；本产品对光线不敏感，但长时间暴露在 太阳光或则紫外线辐射中，同样加速老化；
三包服务
正常环境条件使用下，本产品 1 年内承诺三包服务。
| 0℃ | 5℃ | 10℃ | 15℃ | 20℃ | 25℃ | 30℃ | 35℃ | 40℃ | 45℃ | 50℃ | 55℃ |
10%RH | 75142 | 68451 | 61200 | 53124 | 45124 | 39512 | 33154 | 29481 | 25412 | 21452 | 17854 | 15475 |
15%RH | 51242 | 43214 | 38412 | 30124 | 24123 | 20145 | 16458 | 13452 | 11012 | 9845 | 8147 | 6548 |
20%RH | 25704 | 20650 | 18240 | 14238 | 11000 | 8700 | 7238 | 5842 | 4899 | 4055 | 3226 | 2630 |
25%RH | 12589 | 9683 | 7514 | 6310 | 4615 | 3565 | 2954 | 2432 | 2000 | 1545 | 1212 | 933 |
30%RH | 6180 | 4688 | 3580 | 2880 | 2065 | 1530 | 1232 | 972.7 | 769.4 | 585.3 | 436.1 | 327.5 |
35%RH | 3048 | 2249 | 1587 | 1288 | 952.0 | 691.8 | 555.9 | 420.7 | 325.1 | 248.9 | 187.5 | 140.6 |
40%RH | 1503 | 1132 | 798.0 | 621.7 | 442.6 | 316.2 | 249.8 | 185.4 | 141.9 | 107.6 | 82.8 | 62.2 |
45%RH | 781.6 | 578.1 | 384.6 | 295.1 | 210.0 | 147.91 | 116.95 | 90.99 | 71.78 | 55.21 | 41.59 | 31.48 |
50%RH | 400.9 | 302.1 | 201.8 | 151.9 | 105.0 | 78.88 | 60.36 | 47.32 | 36.60 | 29.99 | 23.81 | 17.34 |
55%RH | 210.0 | 155.2 | 108.6 | 81.28 | 57.94 | 43.65 | 33.19 | 25.70 | 20.42 | 16.67 | 13.09 | 10.47 |
60%RH | 113.9 | 87.24 | 61.40 | 44.80 | 33.34 | 25.06 | 18.80 | 15.35 | 12.23 | 10.15 | 8.24 | 6.73 |
65%RH | 64.71 | 48.75 | 34.20 | 25.70 | 19.41 | 14.69 | 11.40 | 9.59 | 7.87 | 6.64 | 5.48 | 4.67 |
70%RH | 36.81 | 28.40 | 20.63 | 15.36 | 11.61 | 9.31 | 7.51 | 6.21 | 5.32 | 4.59 | 4.03 | 3.55 |
75%RH | 20.94 | 16.22 | 12.00 | 9.33 | 7.28 | 5.85 | 5.00 | 4.26 | 3.74 | 3.37 | 3.00 | 2.69 |
80%RH | 12.66 | 10.00 | 7.58 | 6.25 | 5.05 | 4.18 | 3.60 | 3.25 | 2.91 | 2.68 | 2.42 | 2.23 |
85%RH | 7.98 | 6.38 | 5.00 | 4.27 | 3.61 | 3.09 | 2.74 | 2.50 | 2.30 | 2.13 | 2.00 | 1.86 |
90%RH | 5.06 | 4.25 | 3.66 | 3.19 | 2.83 | 2.58 | 2.34 | 2.15 | 2.01 | 1.88 | 1.75 | 1.67 |
95%RH | 3.80 | 3.50 | 3.20 | 3.00 | 2.58 | 2.34 | 2.10 | 2.00 | 1.80 | 1.70 | 1.60 | 1.50 |
附件 1：SJL31SY 温湿度特性阻抗表
