产品名称： | 温 度 变 送 器 |
产品型号： | ST-ST6-L2000 |
版本： | V1.0 |
制定人： | 贺根文 |
审核人： | 袁超 |
一、产品简介

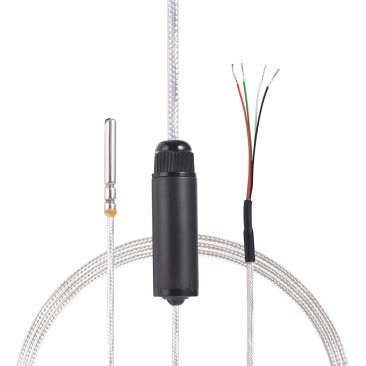

ST-ST6-L2000 是一款高性能温度数据采集变送器， MODBUS 工业控制总线协议， 可以多 个变送器共同总线组网，也可以接入其他符合 MODBUS RTU 协议的总线组网中。实时、稳定 地监控环境温度的变化。该产品具有量程宽、精度高、 安装方便等特点，传感器性能可靠， 使用寿命长， 响应速度快。
二、适用范围
产品可广泛应用于工业厂房、电信基站、通讯机房、暖通空调、智能楼宇、仓库、药库、 图书馆、通风管道、大棚等各种需要对空气温度进行测量与控制的场合。
三、技术参数
工作电源 | DC5V~24V(推荐 12V) |
输出信号 | MODBUS RTU 协议 |
温度测量范围 | -50℃~180℃ |
温度测量精度 | ±0.5℃ |
响应时间 | <15S(25℃) |
工作温度 | -50℃~180℃ |
存储温度 | -40℃~80℃ |
线材参数 | 线长 2m |
线材温度范围 | -50℃~180℃ |
四、外观尺寸(单位：mm)
五、 接线图
1、电源正极(VCC)
2、电源负极(GND)
3、RS485 输出 A
4、RS485 输出 B
六、注意事项
1、接通电源前，请确认线序是否正确；
2、在当温度超出工作范围时，请不要安装变送器；
3、变送器应安装在能够有效反应出被测区域温度的位置，并注意远离热源或冷源；
4、施工人员在安装和接线过程中应戴防静电手套和切断电源，不可带电操作；
5、如果安装面与被测环境有较大温差，建议使用支架距离 20CM 安装；
6、产品部分技术指标有可能修改，以产品标识上的指标为准。
七、质量保证
产品出厂 12 个月内，基于正常使用和非人为损坏，对产品提供免费维修服务。
八、 通讯协议见《ST-STX-L2000 通讯协议说明》；协议二维码:
