产品手册

产品规格书

• 产品名称：	温 度 变 送 器
  产品型号：	STA420T1-4400
  版本：	V1.0
  制定人：	贺根文
  审核人：	袁超



  概述

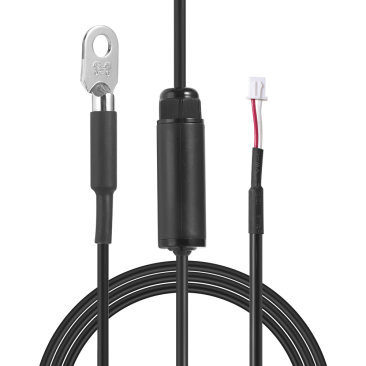

  温度变送器 STA420T1-4400 主要用于测量物体表面的温度，通过螺钉 或其它固定方式将传感器贴在物体表面， 实现较理想的测温效果。与 被测物体接触面积大， 接触紧密， 在蓄电池温度测量方面具有比较明显的优势。

•

  参数

  供电电压	12-24V DC	输出线长	4.4 米
  测温范围	-20~80℃	输出信号	4-20mA
  测量精度	±0.5℃@25℃,其他±1℃
  输出计算方式	A=(T+20) ×0.16+4，A 为输出电流，单位 mA； T 为温度，单位℃

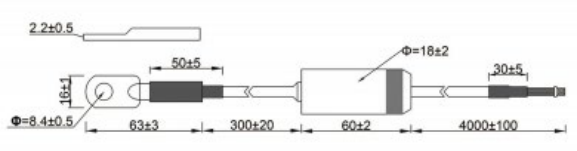

  尺寸( mm)



  接线定义

  端子编号	1	2
  线缆颜色	红	白
  线缆定义	电源正	输出



  供电电压与取样电阻关系： 28V>U>7V+Imax*Rs，其中 Imax=20mA

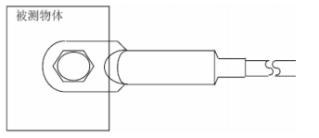

  安装
