产品名称： | 温 湿度变 送器 |
产品型号： | BTH-9S-L1000 |
版本： | V1.0 |
制定人： | 贺根文 |
审核人： | 袁超 |
一、产品简介
BTH-11S-L1000 是一款高性能温湿度数据采集变送器， MODBUS 工业控制总线协议，可 以多个变送器共同总线组网，也可以接入其他符合 MODBUS RTU 协议的总线组网中。实时， 稳定地监控环境温湿度的变化。该产品具有性能稳定，安装方便等特点，传感器性能可靠， 使用寿命长， 响应速度快。
二、适用范围
智慧城市、气象检测、农业种植、智慧工业等
三、技术参数
工作电源 | DC9~24V |
输出信号 | MODBUS RTU 协议 |
温度测量范围 | -20~80℃ |
湿度测量范围 | 0~100%RH |
温度测量精度 | ±0.5℃(@25℃)，±1℃(全量程) |
湿度测量精度 | ±3%RH(@25℃， 30%~80%RH；其它±5%RH) |
响应时间 | <15S (25℃) |
工作温度 | -20℃~80℃ |
存储温度 | -40℃~80℃ |
安装方式 | 拖片安装 |

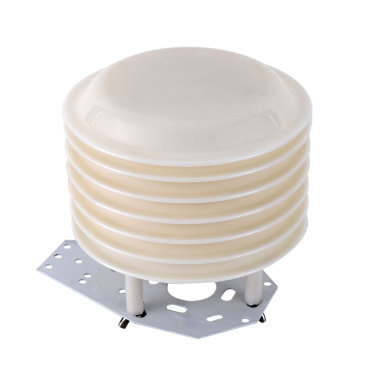

外壳 | 小型百叶箱(七层) |

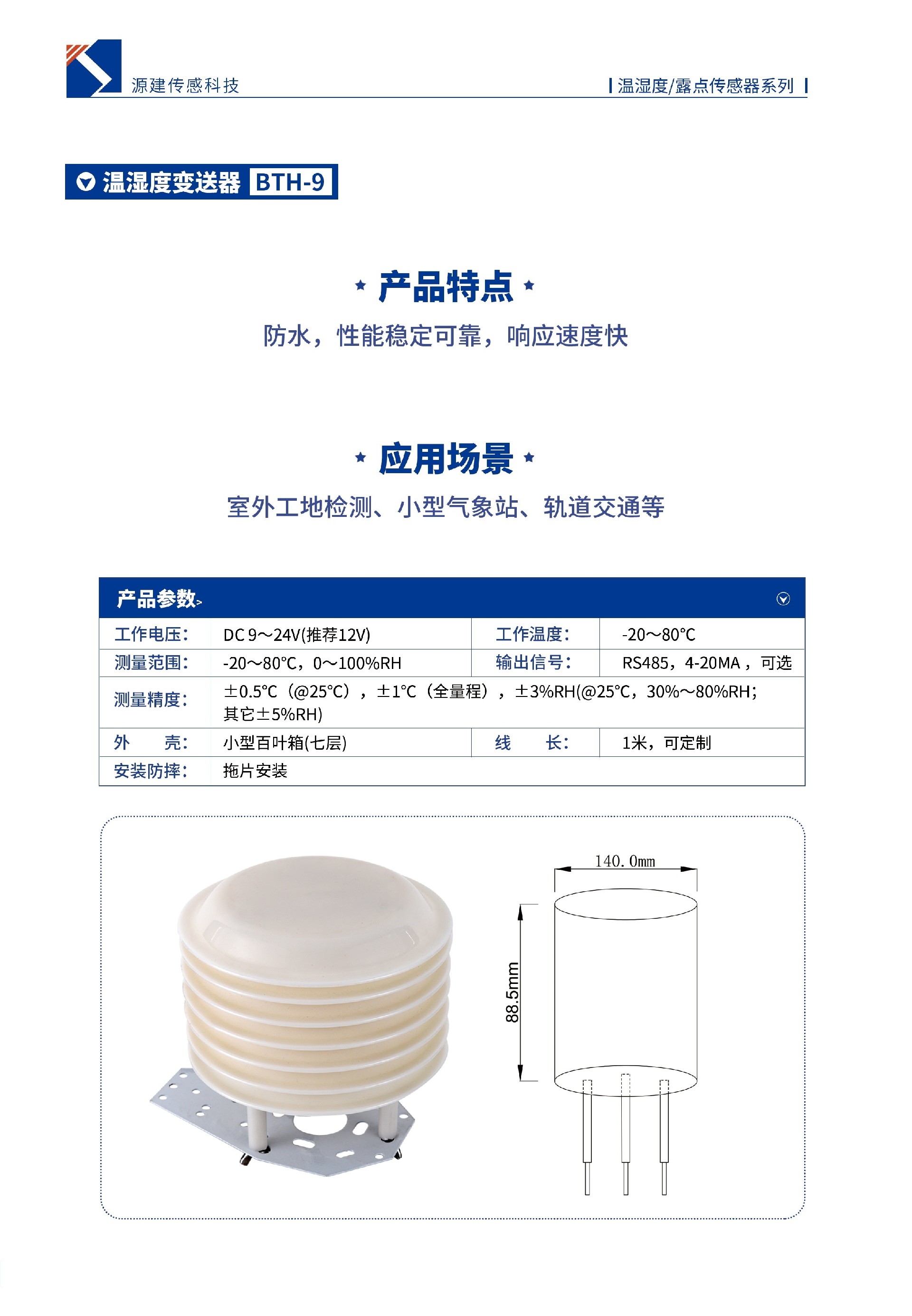

四、外观尺寸(单位：mm)
五、接线图
1、电源正极(VCC)
2、RS485 输出 B
3、RS485 输出 A
4、电源负极(GND)
六、注意事项
1、当变送器连接到控制器时，为防止噪声干扰，建议使用 18—24AWG 屏蔽线缆；
2、接通电源前，必须确认控制器的模拟输入端与变送器输出端匹配；
3、在当温度超出工作范围时，请不要安装变送器；
4、变送器应安装在能否有效反应出被测区域温度的位置，并注意远离热源或冷源；
5、施工人员在安装和接线过程中应戴防静电手套和切断电源，不可带电操作；
6、如果安装面与被测环境有较大温差，建议使用支架距离 20CM 安装；
7、产品部分技术指标有可能修改，以产品标识上的指标为准。
七、质量保证
产品出厂 12 个月内，基于正常使用和非人为损坏，对产品提供免费维修服务。
八、 MODBUS RTU 协议二维码
