产品名称： | 温 湿度变 送器 |
产品型号： | BTH-6S-L350 |
版本： | V1.0 |
制定人： | 贺根文 |
审核人： | 袁超 |
一、产品简介

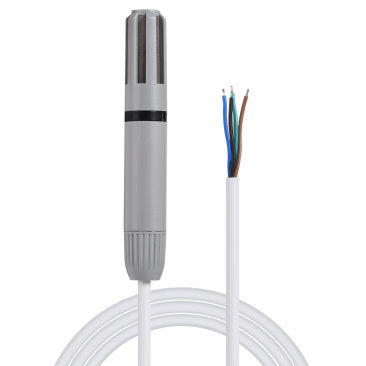

BTH-6S-L350 是一款高性能温度数据采集变送器， MODBUS 工业控制总线协议，可以多 个变送器共同总线组网，也可以接入其他符合 MODBUS RTU 协议的总线组网中。实时，稳定 地监控温湿度环境的变化。该产品具有防水性能好，安装方便等特点，传感器性能可靠， 使 用寿命长， 响应速度快。
二、适用范围
通讯、仓储、烟草、制药等行业； 通讯基站、温湿度仪表、加湿设备、除湿设备、高档 空调等产品。
三、技术参数
工作电源 | DC5~24V |
输出信号 | MODBUS RTU 协议 |
温度测量范围 | -40~80℃ |
湿度测量范围 | 0~ 100%RH |
温度测量精度 | ±0.5℃(@25℃), ±1℃(全量程) |
湿度测量精度 | ±3%RH(@25℃), ±5%RH(全量程) |
响应时间 | <15S(25℃) |
工作温度 | -40℃~80℃ |
存储温度 | -40℃~80℃ |
外壳 | 100mm*16mm*16mm (长*宽*高) |

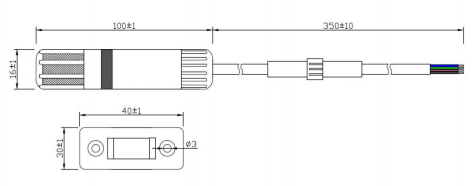

四、外观尺寸(单位：mm)(注:壁挂安装卡座可选)

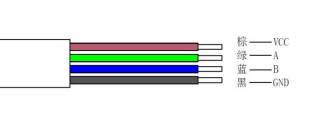

五、接线图
1、电源正极(VCC)
2、RS485 输出 A
3、RS485 输出 B
4、电源负极(GND)
六、注意事项
1、接通电源前，请确认线序是否正确；
2、在当温度超出工作范围时，请不要安装变送器；
3、变送器应安装在能否有效反应出被测区域温度的位置，并注意远离热源或冷源；
4、施工人员在安装和接线过程中应戴防静电手套和切断电源，不可带电操作；
5、如果安装面与被测环境有较大温差，建议使用支架距离 20CM 安装；
6、产品部分技术指标有可能修改，以产品标识上的指标为准。
七、质量保证
产品出厂 12 个月内，基于正常使用和非人为损坏，对产品提供免费维修服务。
八、 通讯协议见《BTH-6S-L350 通讯协议说明》。
