产品名称： | 通 讯 型 温 湿 度 变 送 器 |
产品型号： | BTH-2S |
版本： | V1.0 |
制定人： | 贺根文 |
审核人： | 袁超 |

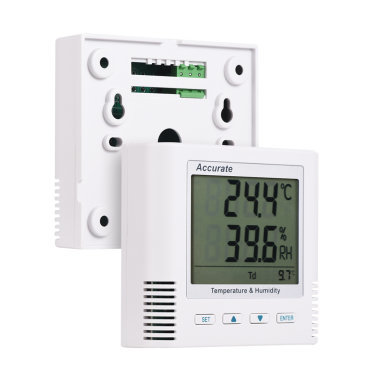

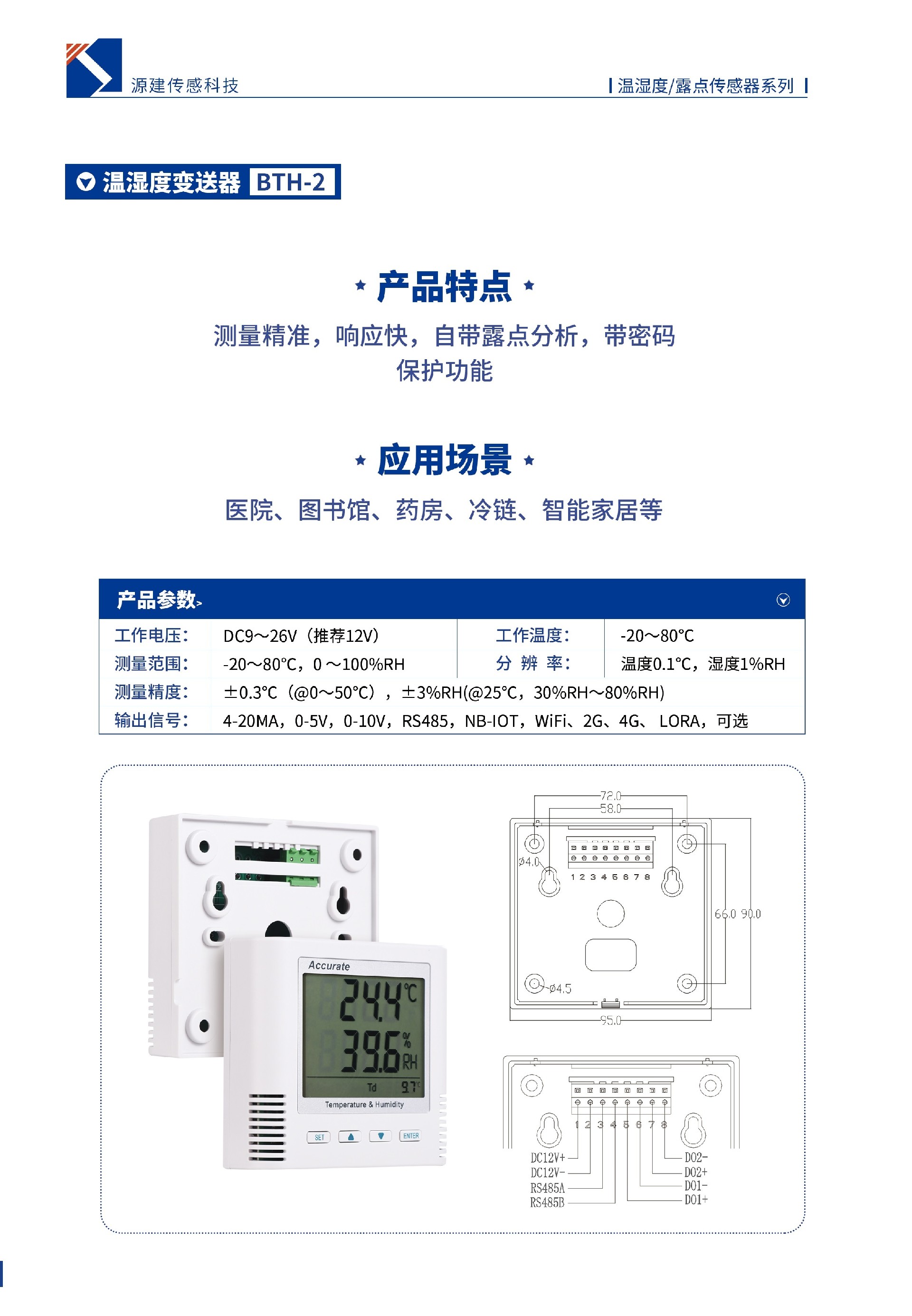

一、 产品概述
BTH-2S 是一款超低功耗系列温湿度变送器，平均功耗不足 0.02W， 功耗不到同类产品的十分之一。超低功耗和独特风道设计，彻底解决 电路板温升问题，测量更精确，响应更快等特点。使用瑞士进口二代 传感器探头，保证了产品的优异测量性能。强大的功能及稳定性能， 可选一路或两路开关量输出，独特的控制逻辑，可以实现多种功能控 制和远程控制，如高温告警、低温告警、高湿告警、低湿告警、加热、 制冷、加湿、除湿等。
二、 应用范围
广泛应用于通讯机房、智能楼宇、厂房车间、仓库、药库、图书 馆、博物馆、实验室、办公室、通风管道、大棚等场所。
三、 产品特点
超低功耗及独特风道设计，防止电路温升；
测量更精确，响应更快；
LCD 大屏显示设计，大方美观；
瑞士进口二代高精度探头；
密码保护功能，防止非工作人员误操作；
摄氏度华氏度可切换，全球通用；
自带露点分析功能；
壁挂吸顶结构设计，易于安装；
超强稳定性和抗干扰能力；
测量精度高，范围宽，一致性好；
通信距离最大可达 1200 米；
产品防护性能强，一级防雷保护。
四、 主要技术参数
额定电压 | DC9V~DC26V (推荐 12V) |
测量范围 | 温度：-20℃~80℃ 湿度：0~100%rh |
测量精度 | 温度： ±0.3℃ 分辨率 0.1℃ 湿度： ±3%rh 分辨率 0.1 rh |
输出接口 | RS485 |
通讯协议 | MODBUS RTU |
通讯地址 | 1-247, |
波特率 | 1200 bit/s,2400 bit/s, 4800 bit/s, 9600 bit/s, 19200 bit/s |
平均功耗 | ＜0.02W，＜2mA |
开关量输出 | 可选 1~2 路开关量输出，默认无 |
数据记录 | 可选温湿度数据记录和事件记录，默认无 |
有效工作面 积 | 10-20m2/只 |
安装方式 | 室内墙面安装，天花板吸顶安装 |
产品尺寸 | 90*95*29mm |
五、按键及设置操作说明
在初始页面下，按“向上”“向下”键可以切换显示：Td(露点)、 ID(地址)、Baud(波特率)、DO1 (第一路开关量状态)、DO2 (第二 路开关量状态)、Date (日期 月： 日) 和 时间 (时：分)。
设置操作：在初始页面下，按“设置”提示输入密码，初始密 码为“0000”，此时闪动的位按“+”“- ”键可以进行调整，按“设置”键可以移位，输入正确密码后按下“确认键”即可进入设置，参数设置页面共有 22 页，按“向上”“向下”键可以选择需要设置的项目，按下“确认键”可以设置当前项目的参数，参数调整 OK后，按下“确认键”保存设置，再按“设置键”可返回到初始页面。按键及设置
页面介绍如右图：
设置项目与对应的页码
页码 | 设置项目 | 说 明 | 页码 | 设置项目 | 说 明 |
P:01 | 通讯地址 | 1-247 | P:12 | 低温下限 值 | 低温告警值或温度下 限值 |
P:02 | 波特率 | 1200-19200 | P:13 | 高湿上限 值 | 高湿告警值或湿度上 限值 |
P:03 | 校验方式 | n81、o81、e81 | P:14 | 低湿下限 值 | 低湿告警值或湿度下 限值 |
P:04 | 温度单位 | C：摄氏度；F： 华氏度 | P:15 | 温度缓冲 值 | 默认 0.1℃，防继电器 抖动用 |
P:05 | DO1 用途 | Ctrl：控制模式 Alar：告警模式 | P:16 | 湿度缓冲 值 | 默认 1rh%，防继电器 抖动用 |
P:06 | DO2 用途 | P:17 | 日期设置 | 年、月、 日 |
P:07 | DO1 功能启 用 | 0 为停用 1 为启用
| P:18 | 时间设置 | 时、分、秒 |
P:08 | DO2 功能启 用 | P:19 | 密码设置 | 0000-9999 |
P:09 | DO1 状态 | OFF 为常开，ON 为常闭 | P:20 | 记录周期 设置 | 单位为分，1-180 可设 |
P:10 | DO2 状态 | P:21 | Zigbee 网络 ID | Zigbee 型无线组网参 数 |
P:11 | 高温上限值 | 高温告警值或温 度上限值 | P:22 | Zigbee 网络频段 |

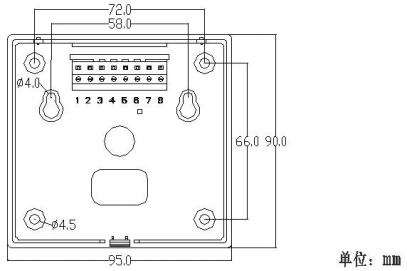

六、安装接线说明
七、品质保证
质保期 12 个月。在质量保证期内，基于正常使用和非人为损坏， 对产品提供免费维护服务。
八、注意事项
不要直接安装在热源、冷源、或处于阳光照射下；
禁止长时间处于蒸汽、水雾、水帘或冷凝环境中；
处于粉尘或其它污染环境中，必须对产品迚行定期清理。
