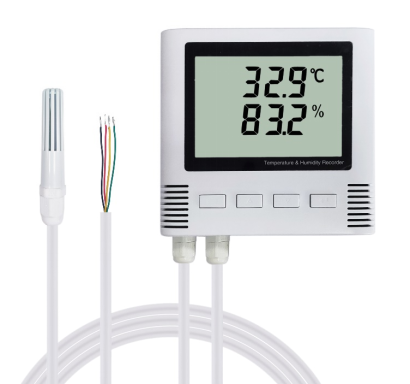

电流型温湿度变送器BTH-2AT2-EX2
- BTH-2AT2-EX2是一款高精度分体式温湿度变送器，输出4-20mA标准电流信号，LCD大屏显示设计，大方美观。本产品使用了进口传感器探头，保证了产品的优异测量性能。产品具有防护性能强、测量精度高、测量范围宽、数据一致性好等特点。
产品规格书
一、产品概述
BTH-2AT2-EX2是一款高精度分体式温湿度变送器，输出4-20mA标准电流信号，LCD大屏显示设计，大方美观。本产品使用了进口传感器探头，保证了产品的优异测量性能。产品具有防护性能强、测量精度高、测量范围宽、数据一致性好等特点。
二、应用范围
广泛应用于通讯机房、智能楼宇、厂房车间、仓库、药库、图书馆、博物馆、实验室、办公室、通风管道等场所。
三、产品特点
1. 超强稳定性和抗干扰能力；
2. 进口传感器探头，测量精度高；
3. LCD大屏显示设计，大方美观；
4. 壁挂结构设计，易于安装；
5. 标准电流信号4-20mA输出；
6. 线性输出，温湿度一体。
四、主要技术参数
额定电压 | 24VDC±20% |
测量范围 | 温度：0~50℃ 湿度：0~100%RH |
测量精度 | 温度：±0.5℃ 分辨率0.1℃ 湿度：±3%RH 分辨率0.1%RH |
输出 | 温度：4-20mA = 0~50℃ 湿度：4-20mA = 0~100%RH |
最大负载电阻 | ≤500欧 |
有效工作面积 | 10~20m2/只 |
安装方式 | 壁挂安装 |
产品外壳尺寸 | 120mm*115mm*35mm |
外接电源线长 | 1m |
探头引出线长 | 2m |
产品净重 | 300g |
五、信号输出与测量范围对应关系
数据计算公式：
1、温度：（50-0）℃/(20-4) mA=3.125℃/mA；
当测试的电流为：x mA；那么温度 = 3.125*（x-4）℃。
2、湿度：（100-0）%RH /(20-4) mA=6.25%RH/mA；
当测试的电流为：x mA；那么湿度 = 6.25 *（x-4）%RH。

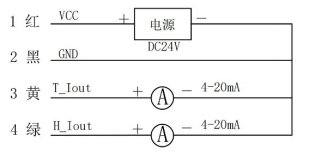

六、安装接线说明
序号 | 线色 | 定义 | 说明 |
1 | 红色 | VCC | 电源正（24VDC） |
2 | 黑色 | GND | 电源负 |
3 | 黄色 | T_Iout | 温度电流输出 |
4 | 绿色 | H_Iout | 湿度电流输出 |
七、品质保证
质保期12个月。在质量保证期内，基于正常使用和非人为损坏，我司对产品提供免费维护服务。
八、注意事项
1.不要直接安装在热源、冷源或处于阳光照射下；
2.禁止把产品长时间放置于蒸汽、水雾、水帘或冷凝环境中；
3.若产品在粉尘或其它污染环境中工作，必须对产品进行定期清理。
