产品规格书
产品名称： | 红外测温变送器 |
产品型号： | TIR-T0-D2-A-L1400 |
版本： | V1.0 |
制定人： | 贺根文 |
审核人： | 袁超 |

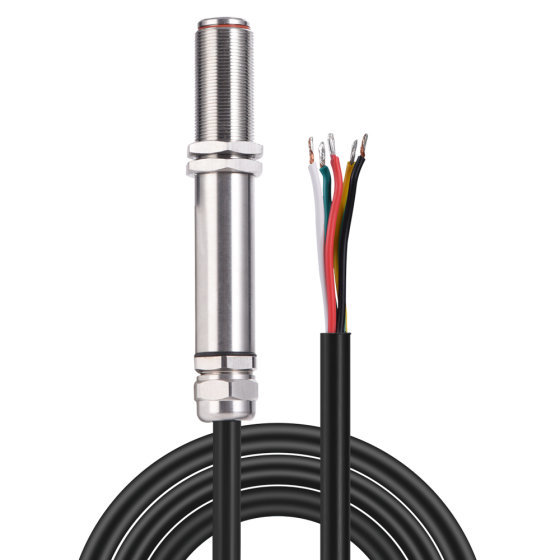

一 、 产品描述
TIR-T0-D2-A-L1400 是一种高性能的远程非接触式红外测温变送器, 外形美观小巧,螺纹支架结构设计，接 线简单， 便于安装， 具有响应速度快、测温准确，和非接触测量等特点，超强稳定性和抗干扰能力， 产品防护 性能强， 广泛应用于工业、电力等需要高温监视的应用场景。
二、 性能指标
额定电压 | DC12~28V (建议 DC24V) |
红外波长 | 8- 14um |
测量范围 | -20- 100℃ |
测量精度 | ±2℃或被测温度的±2% |
物距比 | D:S = 20:1 (测量距离:目标直径)，转换为 FOV 约 4° |
响应时间 | <1s |
测量分辨率 | 0.1℃ |
电流输出 | 4-20mA (4mA—> -20℃， 20mA—> 100℃) |
可选通讯 | UART 串口， 用于命令设置，详细见后面的“通讯规约” |
工作温湿度 | - 10~50℃ ，10-95%不结露 |
存储温湿度 | -20~80℃， 45%RH 不结露 |

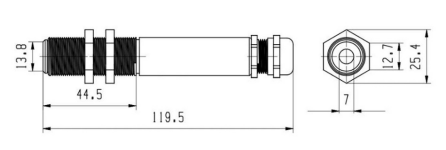

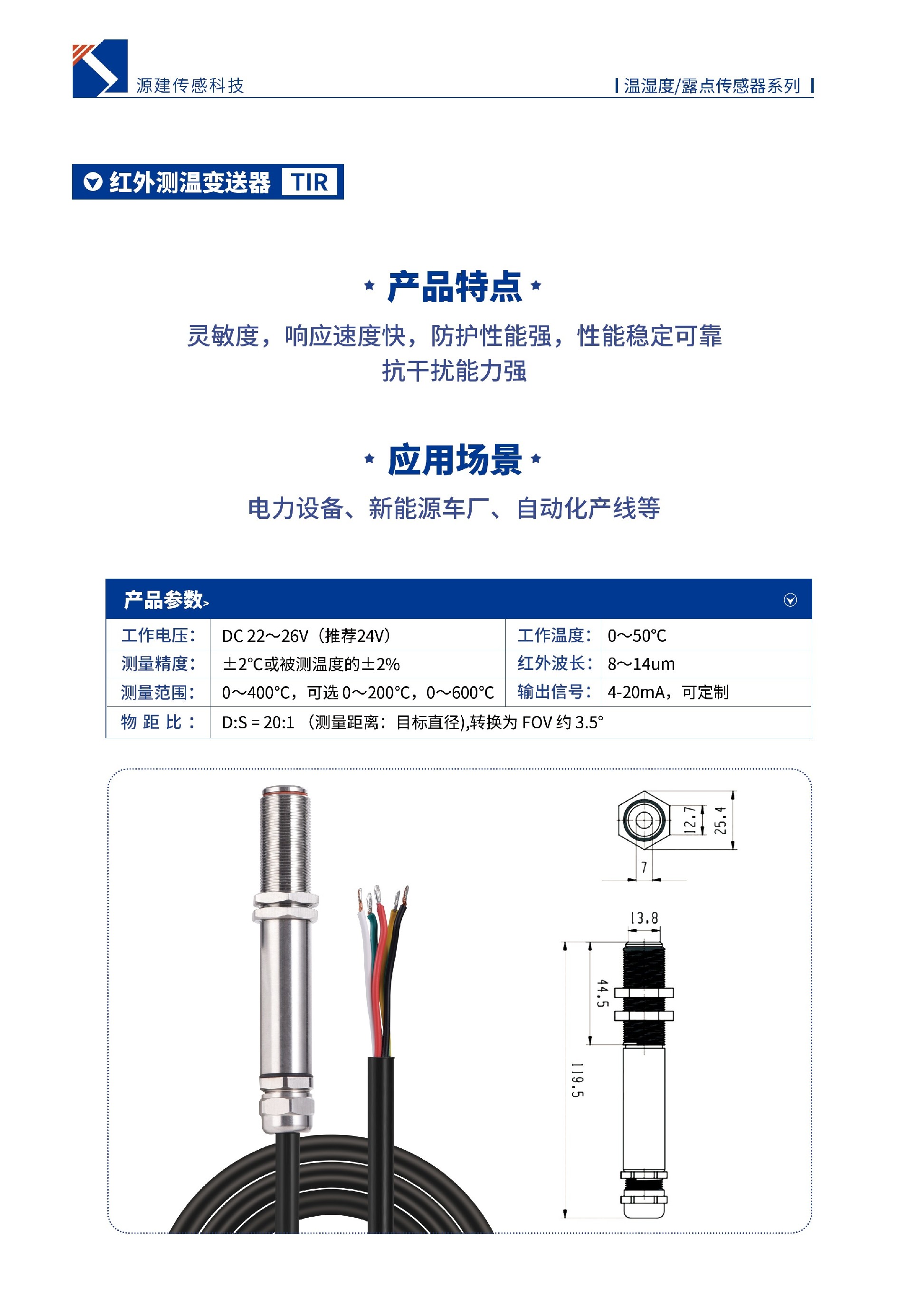

三、 安装尺寸
四、电气接口定义

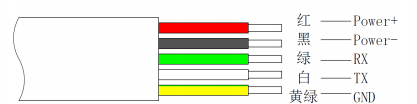

图 1 产品电气接口图
电气接口信息：
名称 | 色号 | 描述 | 类型 | 备注 |
Power+ | 红 | 24V 回路+ | Source |
|
Power- | 黑 | 24V 回路- | Source |
|
RXD | 绿 | 模组串口接收 | 通讯 | 3.3V TTL |
TXD | 白 | 模组串口发送 | 通讯 | 3.3V TTL |
GND | 黄绿 | 参考地 | Source |
|
注意：Power +和 Power -对于模组电流输出而言是无极性的，对应两线制电流输出。
五、 注意事项
1、产品主体远离热源；
2、用于室内， 避免太阳光直射；
3、防止探头受挤压，蒙灰尘，探头不能有遮挡物；
4、不能遮挡距离传感器。
5、产品加电 5 分钟后稳定
