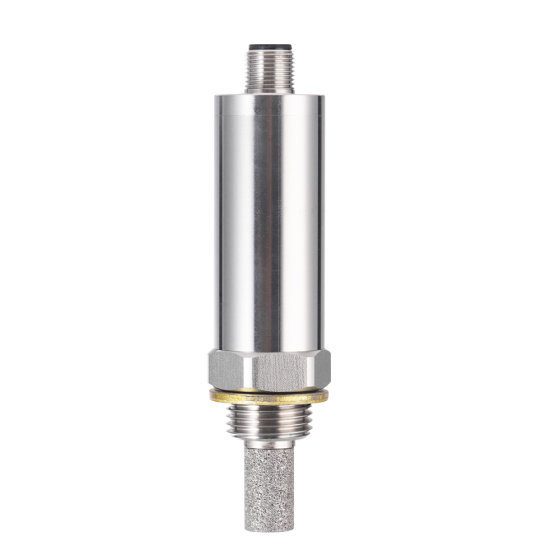

一、产品概述
DPT-A3 型露点变送器采用的是热固聚合物高分子敏感电容，响应迅速，稳 定可靠， 测量范围为-60℃~60℃，精度全量程±2℃td，本产品具有自动校准零 点功能，并自动进行热清洗，长期使用极其稳定。
二、性能优势
1、全新的高分子薄膜传感器技术
2、高达+/-2℃td 的精度测量
3、 自动加热校准功能
4、超快的响应速度及出色的长期稳定性
5、防冷凝结露，抗微粒污染、油蒸汽及多数化学品
6、出厂前的多点温度补偿校验
7、出色的抗干扰能力
8、IP65 防护等级，即使恶劣的环境下也能提供良好的保护
9、低湿灵敏度要超过普通湿敏电容百倍以上
10、高分子聚合物具有耐酸， 耐碱， 耐水浸， 对使用环境要求很低， 请放心 使用

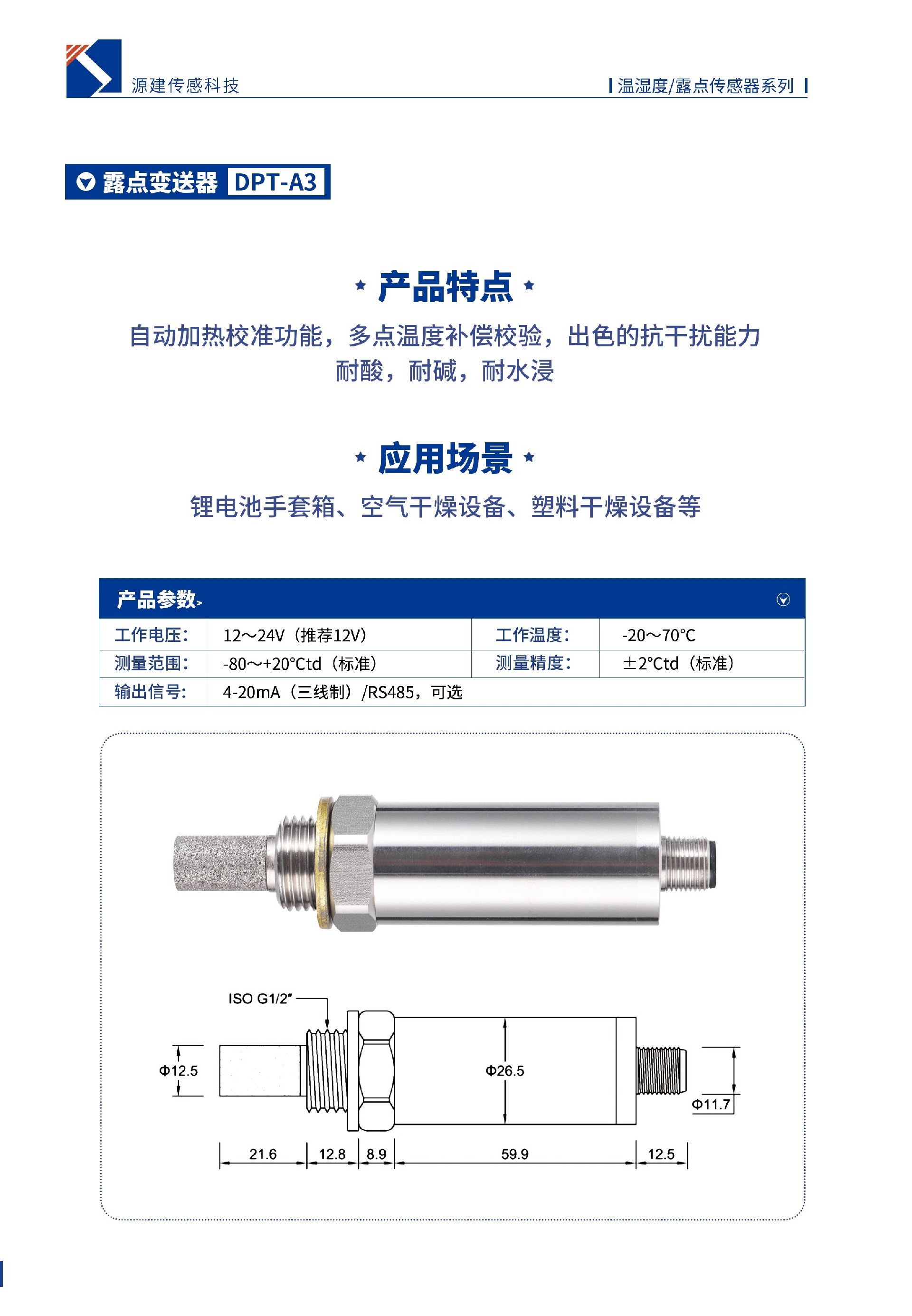

三、尺寸图 (单位:mm 公差: ±0.5mm)

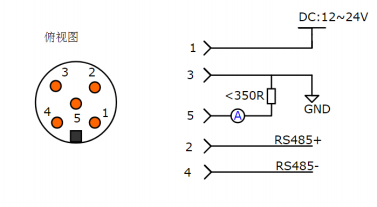

四、接线方式
PIN | 1 | 2 | 3 | 4 | 5 |
Signal | 12-24V | RS485+ | GND | RS485- | OUT |
说明 | 电源正极 | RS485+极 | 电源负极 | RS485-极 | 电流输出 |
五、技术参数
技术参数 |
测量参数 | 露点测量范围 | -80~+20℃td (标准) |
应用温度范围 | -40~100℃ |
测量精度 | 露点精度(空气或氮气) | ±2℃td (标准) |
响应时间 | 63%[90%] 20℃， 1bar(gauge)，4l/min | -60~-30℃td 20 秒[40 秒] |
-30~-60℃td 5 分钟[20 分钟] |
输出 | 电流输出(量程可改) | 4~20mA (三线制) |
电流输出分辨率 | 0.002mA |
电流输出温度漂移 | 0.01% of span/℃ |
电流输出负载 | 不大于 350ohm |
电源 | 电动加热 | 12~24V/250mA |
正常测量 | 12~24V/30mA |
工作环境 | 工作温度 | -20~70℃ |
存储温度 | -30~80℃ |
相对湿度 | 0~95%RH |
样气流速 | >1 L/min |
压 力 | 0~50bar |
其他 | 外壳 | 不锈钢 |
保护等级 | IP65 |
机械部件连接 | ISO G1/2″ |
不锈钢网过滤器 | 过滤等级 40-50um |
电磁兼容 | 符合 IEC 61326-1 |
六、应用信息
1、工作条件
为确保传感器性能正常稳定的工作， 建议使用温度范围-10℃-60℃，超出建 议的范围可能导致测量结果暂时性漂移。本产品对光线不敏感， 但长时间暴露在
太阳光或紫外线辐射中，同样加速老化。
2、存储条件与恢复
为环境敏感型电子元器件， 需要仔细防护。长期暴露在高浓度的化学蒸汽中 将会致使传感器的测量产生漂移。因此建议将传感器存放于原包装内， 并符合存 储条件： 温度范围 10℃-50℃。在生产和运输过程中， 要保证传感器远离高浓度 的化学溶剂。要避免使用挥发性胶水、粘性胶带、不干胶贴纸， 或者具有挥发性 的包装材料，如发泡塑料袋、泡沫塑料等。
七、特别说明
1、使用及人身伤害
勿将本产品用于安全保护装置或急停设备上， 以及由于本产品故障可能导致 人身受到伤害的任何应用中；在使用本产品前，请仔细阅读本说明书中的内容； 2、禁止在易燃气体附近使用
禁止在易燃、易爆气体的场所使用；
3、严禁直接触及传感器
为防止污染感湿膜， 避免手指直接触摸元件表面； 汗液会污染感湿膜会导致 性能漂移，接触传感器请戴防静电手指套；
4、避免产生化学反应
避免在含有以下气体的环境中使用：盐、二氧化硫、卤素气体、氨、酒精、 乙二醇醚、醛等。
