产品规格书
产品名称 | CO半导体传感器 |
产品型号 | MQ-7S |
版本 | V1.0 |
制定人 | YJ.L |
审核人 | CY |
生产商 | 深圳市源建传感科技有限公司 |
修改记录表:
版本 | 更改内容 | 更改人 | 更改日期 |
V1.0 | 新增 | YJ.L | 2024.01.16 |
|
|
|
|
|
|
|
|
|
|
|
|

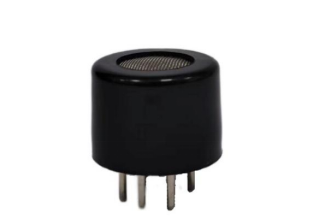

一、 产品简介
MQ-7S传感器的敏感体,采用在常规洁净空气中导电率较低的二氧化锡(SnO2)为基体,混合若干稀土元素及贵金属烧结而成。本传感器采用高温(5V加热)和低温(1.5V加热)循环加热的方式工作。高温为预热和清洗阶段,让传感器做好检测准备。低温时开始工作,在当敏感体遇到CO气体时,传感器的电阻发生变化,并随CO气体浓度增加而降低。根据此导电特性,可设计相应测试电路,将气体浓度的变化转换为对应的信号输出,从而实现对气体的检测。
MQ-7S传感器在低温时对CO气体灵敏度很高,反应重复性较好,有一定抗干扰能力(如抗酒精、香水等部分杂质气体),寿命长,属于一款性能优异的CO半导体传感器。
二、 应用场景
1、 家用及工业用一氧化碳可燃气体报警器;
2、 各种烷类及一氧化碳多气监测报警器;
3、 壁炉,厨具,燃气热水器,抽油烟机,空气净化器等家用电器。
三、 产品特点
1、 抗干扰能力强;
2、 反应速度快,灵敏度高;
3、 寿命长,稳定性好;
4、 应用电路简单。
四、 技术参数
规格型号 | MQ-7S |
产品类型 | 半导体CO元件 |
封装形式 | 塑壳 |
检测对象 | CO气体 |
温度范围 | 使用温度﹣10℃~﹢50℃ |
保存温度﹣20℃~﹢60℃ |
湿度范围 | 小于95﹪RH |
测试范围 | 10~500ppm |
标准电路参数 | 加热电压 | VH | 5V±0.1或1.5V±0.1VDC/AC |
回路电压 | VC | 5V~24VDC |
负载电阻 | RL | 可变(1K-30K) |
标准试验条件下的电气参数 | 加热丝功耗 | PH | 约800mW或240mW (VH=5V, VH=1.5V) |
传感器电阻 | RS | RS=(VC/VRL-1)*RL |
时间特性 | 响应时间Tx | ≤30S |
恢复时间Th | ≤60S |
标准试验条件 | 温,湿度范围 | 20±2℃,65±5%RH |
测试电路参数 | VH=5V和1.5V循环 VC=5V±0.1VDC RL=4.7K±1% |
预热时间 | 48小时以上 |

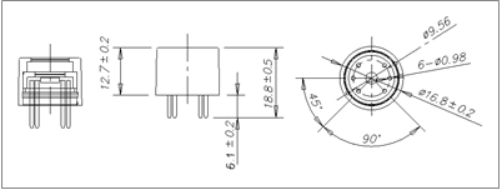

五、 产品外壳尺寸图
结构尺寸

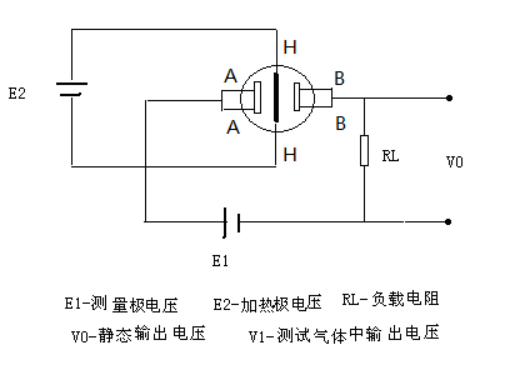

测试电路
E2在5V和1.5之间循环。
六、 数据计算
传感器功耗计算方法:Ps= VC* VC* RS/(RS+ RL)* (RS+ RL)
七、 注意事项
1、必须避免对传感器产生致命伤害的情况
(1) 暴露在有机硅气体中:
如果有机硅蒸汽附着在传感器表面,会导致传感器敏感特性降低或者受到伤害,且不可恢复。传感器不能暴露在有机硅产品可能存在的地方。如硅胶,含硅粘结剂,发胶和腻子等。
(2) 高腐蚀性环境:
高浓度腐蚀性气体,如H2S,SQ2,CL2,HCl等。会腐蚀传感器的敏感体材料或者加热丝。
(3) 碱金属污染:
传感器在被碱金属污染后性能会发生下降,如盐水喷雾影响就十分明显。暴露在一些无机元素中也会发生这种下降。
(4) 接触到液态水或者在传感器上产生结冰:
传感器的敏感材料有水溅入或被浸泡后会造成敏感特性下降。如果水在敏感体上结冰,则会导致敏感体碎裂,从而改变传感器的特性。
(5) 传感器工作电压或加热电压过高:
传感器加热丝两端承受电压须按规定值施加,如果高于规定值。可能会导致加热丝变脆或断裂。在敏感电极两端如果承受过高电压也会使传感器的特性下降。
(6) 接线错误:
对于MQ-7S产品,如果误将电压加在A,A或B,B或A,H或B,H管脚上,会使引线断裂。加在A,B脚上则传感器不工作。如图示:
2、传感器使用时还需要尽量规避以下情况
(1) 凝结水
在室内使用时,少量凝结水一般不会影响传感器的使用。但若凝结水长时间保留在元件表面,传感器敏感特性会下降。
(2) 工作在高浓度被测气体中
无论传感器是否处于通电状态,在高浓度气体(一般在几万ppm以上)中长
时间放置,会影响传感器特性。
(3) 长时间储存
传感器未通电长期储存,会使其自身电阻发生可逆性漂移,这种漂移随周围环境变化。因此,传感器应保存在有洁净空气的密封环境,不能使用硅胶。当传感器保存较长时间后,须通电预热较长时间以便使其恢复至稳定状态。
(4) 传感器周围的环境长期较差
无论传感器是否处于通电状态,传感器均不能长时间处于高湿,高温,或高污染环境中。这些极端条件会使传感器敏感特性下降。
(5) 剧烈振动或者冲击
强烈的振动或冲击可能导致内部引线断裂,在运输或生产组装时应尽量注意这种情况。
(6) 锡焊
此类传感器建议用手工进行焊接。在没有充分试验及合理的技术指导下,尽量避免使用回流焊。
八、 质量保证
产品出厂12个月内,基于正常使用和非人为损坏,对产品提供免费维修服务。
