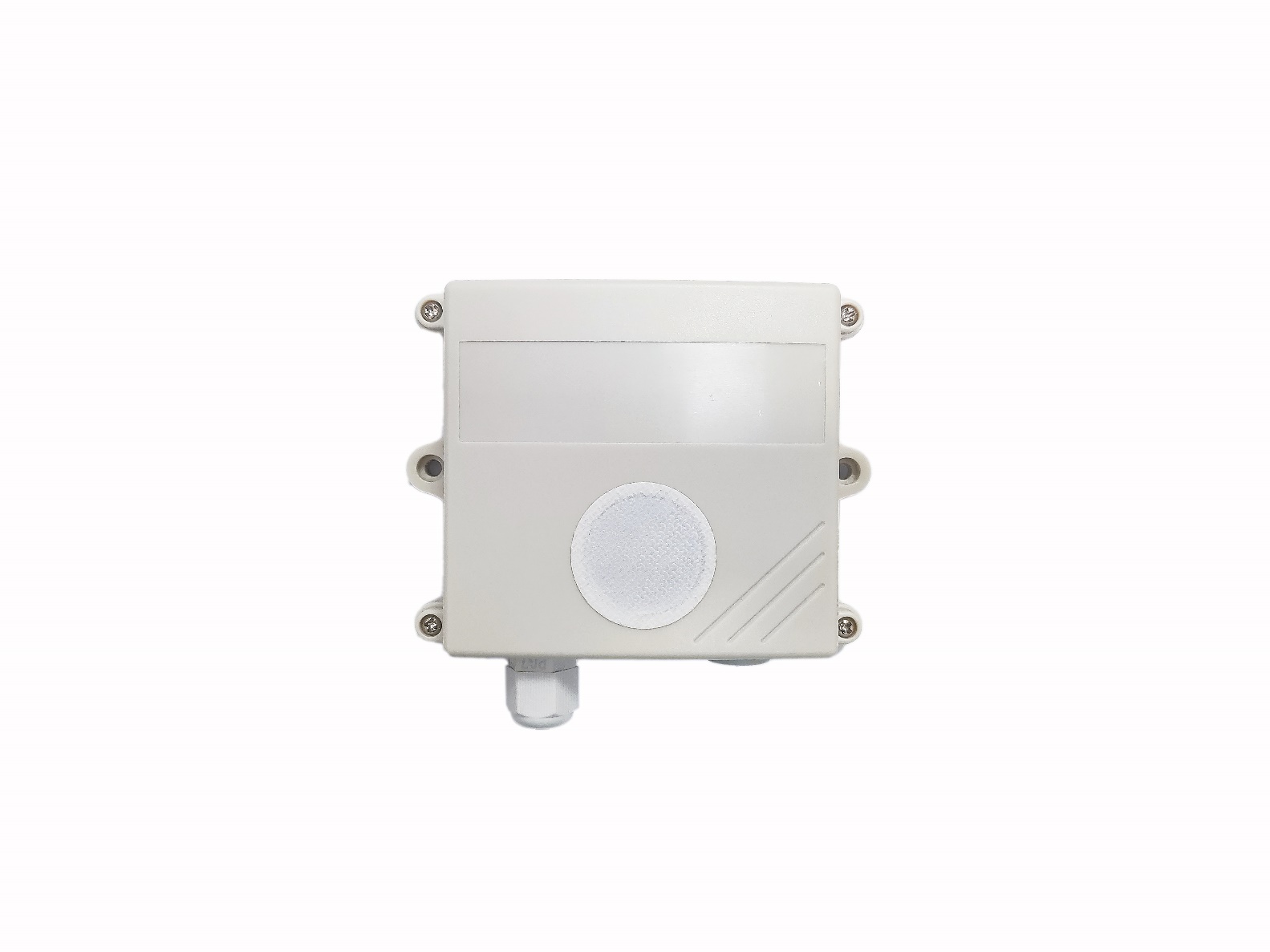

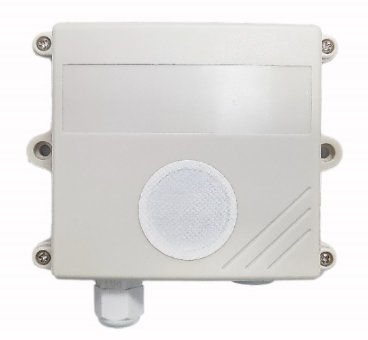

二氧化碳变送器MAQ01-A-P5
- 二氧化碳MAQ01-A-P5变送器选用了进口高精度双通道二氧化碳传感器模组,广泛适用于农业大棚、花卉培养等需要CO2监测的场合。该变送器具有性能稳定可靠、外形美观、安装方便等特点。
产品规格书
产品名称: | 二氧化碳变送器 |
产品型号: | MAQ01-A-P5 |
版本: | V1.2 |
制定人: | GW.H |
审核人: | CY |
修改记录表:
版本 | 更改内容 | 更改人 | 更改日期 |
V1.0 | 新增 | GW.H | 2023.09.20 |
V1.1 | 更正第七点中的文字描述 | GW.H | 2023.12.06 |
V1.2 | 优化文字描述 | GW.H | 2023.12.07 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
一、产品概述
该变送器选用了进口高精度双通道二氧化碳传感器模组,广泛适用于农业大棚、花卉培养等需要CO2监测的场合。该变送器具有性能稳定可靠、外形美观、安装方便等特点。
二、功能特点
该变送器采用高灵敏度的气体检测探头,信号稳定,精度高。具有测量范围宽、线形度好、使用方便、便于安装、传输距离远等特点。适用于室内、室外环境,外壳IP65级防水,可应用于各种恶劣环境。
三、技术参数
供电电源 | 24±20% VDC |
CO2测量范围 | 0~5000ppm |
稳定性 | <2%FS |
输出信号 | 4-20mA |
工作环境 | -10℃~+50℃、0%RH~98%RH(无凝结) |
系统预热时间 | 2min(可用)、10min(最大精度) |
外壳尺寸 | 116.0mm*103.5mm*42.5mm |
线材长度 | 1米(默认) |
CO2精度 | ±(40ppm+3%FS) (25℃) |
非线性 | <1%FS |
温度影响 | 自带温度补偿 |
四、产品外壳结构尺寸图(公差:±0.5mm)
图1.产品外壳结构尺寸图
五、
接线说明
图2.接线示意图
序号 | 线色 | 说明 |
1 | 红色 | 电源正(24VDC) |
2 | 黑色 | 电源负 |
3 | 黄色 | 电流输出 |
六、CO2浓度数据计算
输出的电流信号4-20mA对应产品CO2浓度量程0-5000ppm,
计算公式为:CO2浓度=(输出电流-4)/0.0032,
例如当输出电流为6.0mA时,CO2浓度:(6-4)/0.0032=625ppm。
七、注意事项
1、当环境温度超出工作温度范围时,请不要使用本变送器;
2、接通电源前,必须确认控制器的模拟输入端与变送器输出端匹配;
3、施工人员在安装和接线过程中应戴防静电手套和切断电源,不可带电操作;
4、避免对外壳施加任何方向的外力,会影响传感器性能,并可能造成损坏;
5、请尽量避免震动,如果经过震动、跌落可能会使传感器的测量准确性变差,如果发生严重的震动或跌落情况后,需要验证产品的准确度。
八、质量保证
产品出厂12个月内,基于正常使用和非人为损坏,对产品提供免费维修服务。
