产品名称： | 数字空气质量(异味)模块 |
产品型号： | MAQ400DUL |
版本： | V1.0 |
制定人： | 贺根文 |
审核人： | 袁超 |

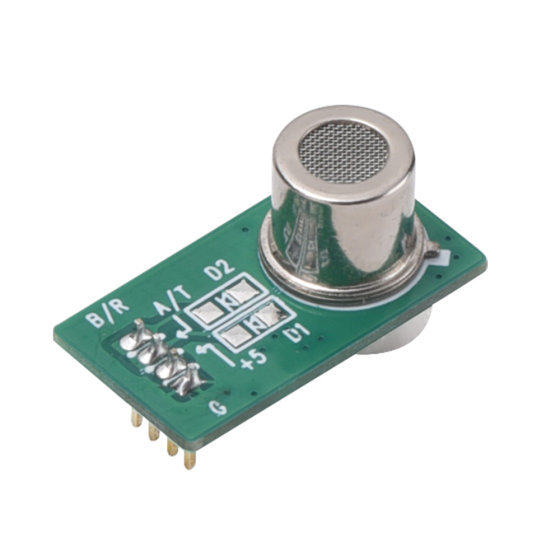

一、产品描述
空气质量传感器模块采用先进的半导体气敏元件，具有体积小，功耗低，寿命长 等特点， 同时采用数字UART接口输出，带有用户端校准功能。该传感器对甲醛、苯、 一氧化碳、氨气、氢气、酒精、香烟烟雾、香精等有机挥发气体具有极高的灵敏度。 模块经过老化、调试、标定、校准，具有良好的一致性以及极高的灵敏度。
本产品具有低功耗、高精度、数字显示、长寿命等特点，被广泛应用于空气净化 机、新风换气系统、空气质量监测仪、智能集成吊顶等相关领域。
二、技术指标
1.技术指标
项目 | 参数 |
检测气体 | 甲醛、苯、一氧化碳、氢气、 酒精、氨气、香烟 烟雾、香精等 |
工作电压 | 4 .8 ~ 5 . 2 V DC |
工作电流 | ≤ 70mA 平均 |
预热时间 | 3min |
响应时间 | < 20s |
恢复时间 | < 60s |
灵敏度衰减 | ≤ 1%/年 |
输出数据 | 0 ~9 . 999 mg/m3 |
通讯接口 | UART 9600波特率 |
工作条件 | 0 ~50 ℃/15 ~ 90 %RH( 无凝结) |
储存条件 | -20~50℃/ <60%RH(无凝结) |
重量 | ≤ 20g |
尺寸 | 22.5×12×17.6 (mm) |
寿命 | >2年 |
端子规格 | 4 PIN 2.54mm |
表1. 技术指标
2. 传感器灵敏度曲线

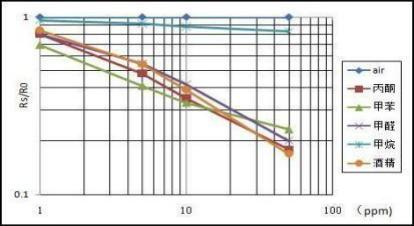

图1.不同气体灵敏度曲线对比

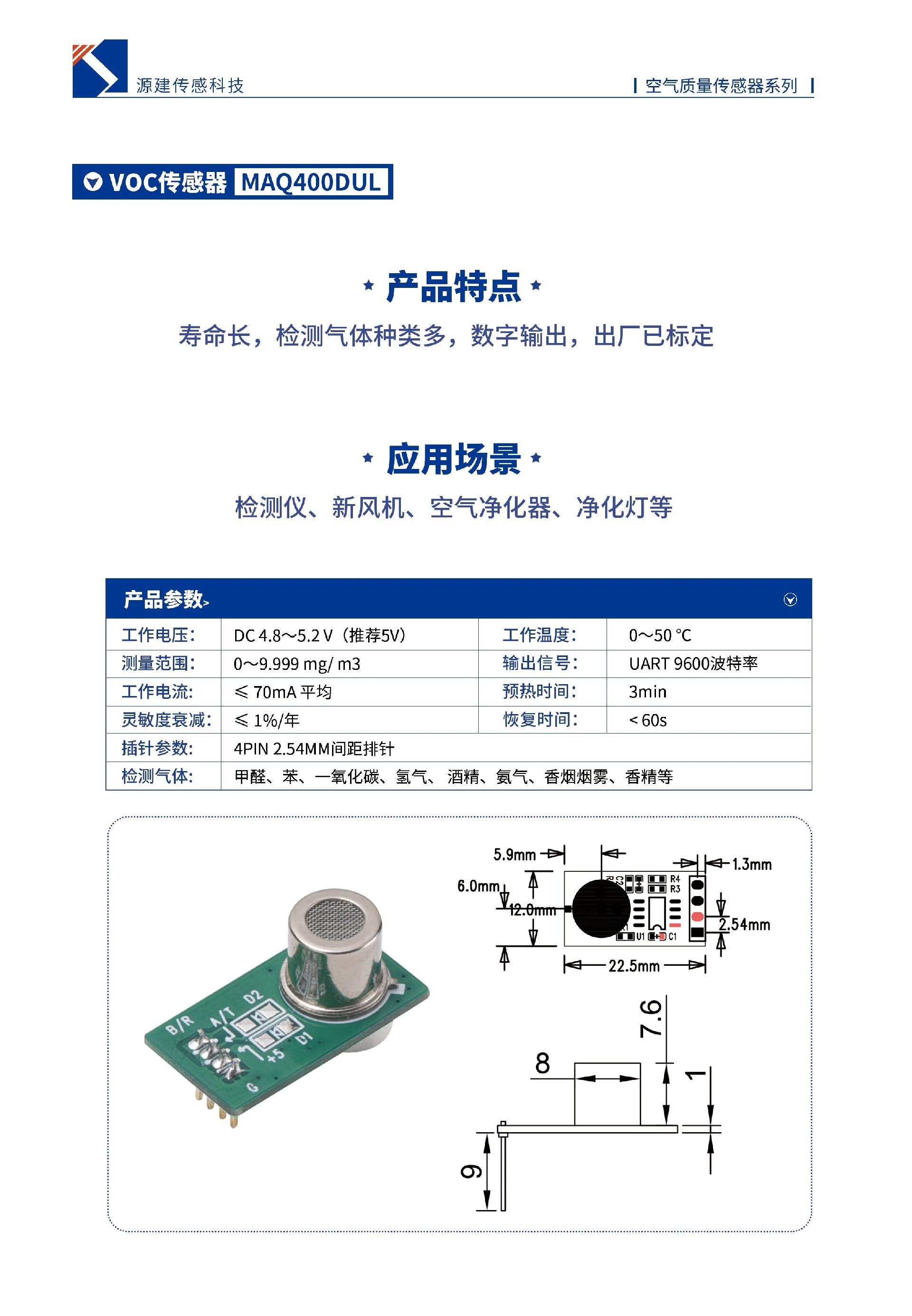

三、外形及结构尺寸
图2.模组结构图

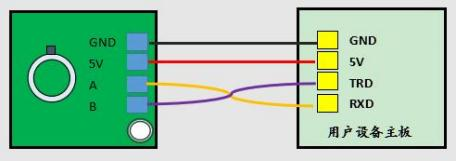

四、接口定义
表2.接口定义
接口 | 名称 | 功能 |
1 | GND | 输入电源负端 |
2 | 5V | 输入电源正端 |
3 | A | UART-TXD |
4 | B | UART- RXD |
表3.通讯配置
五、通信协议
0x86 –读传感器的浓度值
1 | 0x86 | 读传感器的浓度值和温度值 |
发送 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
起始位 | 地址 | 命令 | -- | -- | -- | -- | -- | 校验值 |
0xFF | 0x01 | 0x86 | 00 | 00 | 00 | 00 | 00 | 79 |
EXP. | FF 01 86 00 00 00 00 00 79 |
返回 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
起始位 | 命令 | 传感器浓度值 | -- | -- | -- | -- | 校验值 |
0xFF | 0x86 | 高字节 | 低字节 | 00 | 00 | 00 | 00 | -- |
EXP. | FF 86 07 17 00 00 00 00 5D |
1 、计算公式：
浓度结果 = (浓度值高字节*256+ 浓度值低节)/ 1000；
2 、输出算法：
如上表返回值高字节为 0x07 ，转为 10 进制为 7 ，低字节为 0x17 转为十进制为 23 。输 出结果为： (7*256+23) =1815；
3、发送数据的指令为固定格式；
4、返回数据的校验值计算：
校验值：前8位数据相加的和，去掉进位后与0xFF异或得到的值再加1，结果为检验值；0x85 –用户自标定零点
1 | 0x85 | 用户使用期间自校准 0 点，出厂时会标定一个数值 |
发送 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
起始位 | 地址 | 命令 | -- | -- | -- | -- | -- | 校验值 |
0xFF | 0x01 | 0x85 | 00 | 00 | 00 | 00 | 00 | 7A |
EXP. | FF 01 85 00 00 00 00 00 7A |
返回 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
起始位 | 命令 | 返回结果 | -- | -- | -- | -- | -- | 校验值 |
0xFF | 0x85 | 0 或 1 | 00 | 00 | 00 | 00 | 00 | -- |
EXP. | FF 85 01 00 00 00 00 00 7B |
1、第 2 字节，返回0说明校准失败，返回1说明校准成功，上例返回值01说明标定成功；
2、传感器模组出厂时均已进行零点和浓度点的标定，绝大多数情况下，用户无需再校准 零点 。但传感器经长期在比较恶劣的环境中放置后，可能会出现输出信号飘移现象，为保 证产品测试效果，建议用户可根据使用需求，参考下面四种方案自行校准零点：
A、手动校准：设备预留一键校准接口或开关，终端用户可选择在洁净的空气中， 自行手动校准零
点，该方案适用于所有用户；
B、开机校准：每次设备开机预热后，按照当时浓度，设备自动校准为零点，该方案不适用于长期工 作在污染物浓度较高环境中的设备，如：有人一直抽烟的会议室、麻将室等；
C、 自动校准：开机后设备不断扫描传感器模块输出值，将出现的最低值视为零点值；
D、综合校准：每次开机自校准零点，后续不断扫描输出值，如有更低，则视为新的零点。
六、注意事项
模组避免接触有机溶剂 (包括硅胶及其它胶粘剂)、涂料、药剂、油类及高浓度气体
模组不可经受过度的撞击或震动
模组初次上电使用需预热 5 分钟以上
请勿将该模组应用于涉及人身安全的系统中
请勿将模组安装在强空气对流环境下使用
请勿将模组长时间放置于高浓度有机气体中
长时间存储后建议通电老化，建议老化时间见表
4
存储时间 | 建议老化时间 |
少于1个月 | 不低于48小时 |
1-6个月 | 不低于72小时 |
6个月以上 | 不低于168小时 |
表 4.老化时间
