产品规格书
产品名称: | 水浸控制器 |
产品型号: | WLS-03 |
版本: | V1.1 |
制定人: | GW.H |
审核人: | CY |
修改记录表:
版本 | 更改内容 | 更改人 | 更改日期 |
V1.0 | 新增 | GW.H | 2023.10.20 |
V1.1 | 增加产品标签,优化文字描述 | GW.H | 2023.11.06 |
|
|
|
|
|
|
|
|
|
|
|
|
一、产品简介
WLS-03是一款通过RS485通讯方式实时获取当前漏液状态的水浸控制器。内含一路不定位漏水绳状态采集电路,一路RS485输出电路及二路继电器输出电路,一个可以调节检测灵敏度的旋钮;同时包含两个LED 状态指示灯及一个消音按钮。
二、适用范围
适用于需要检测漏水的场合,例如:通讯基站、邮电、金融系统及图书馆、博物馆、档案馆、机场、油库、仓库以及石油、石化、药业等行业。
三、特点
1. 宽范围电压供电;
2. 支持旋钮调节灵敏度;
3. 带工作状态、漏水状态指示灯;
4. 支持1 路漏水感应绳接入,最大支持200 米;
5. 支持RS485输出,ModBus RTU 协议,2路继电器输出。
四、技术参数
工作电压 | DC9V~30V(推荐12V) |
工作电流 | <80mA@12VDC(蜂鸣器警报时电流最大) |
灵敏度 | 通过旋钮调节 |
输入端口 | 1路漏水感应绳接入 |
输出端口 | RS485输出、2路继电器输出 |
继电器负载 | 3A 220VAC/3A 30VDC |
工作温度 | -40℃~85℃ |
相对湿度 | 5%RH~95%RH(无凝结) |
产品尺寸 | 106.0*36.0*49.5mm(含端子) |
安装方式 | 导轨安装 |

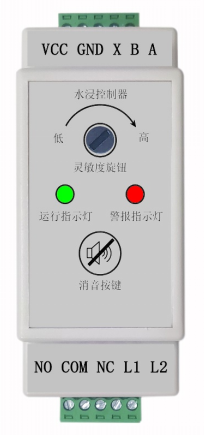

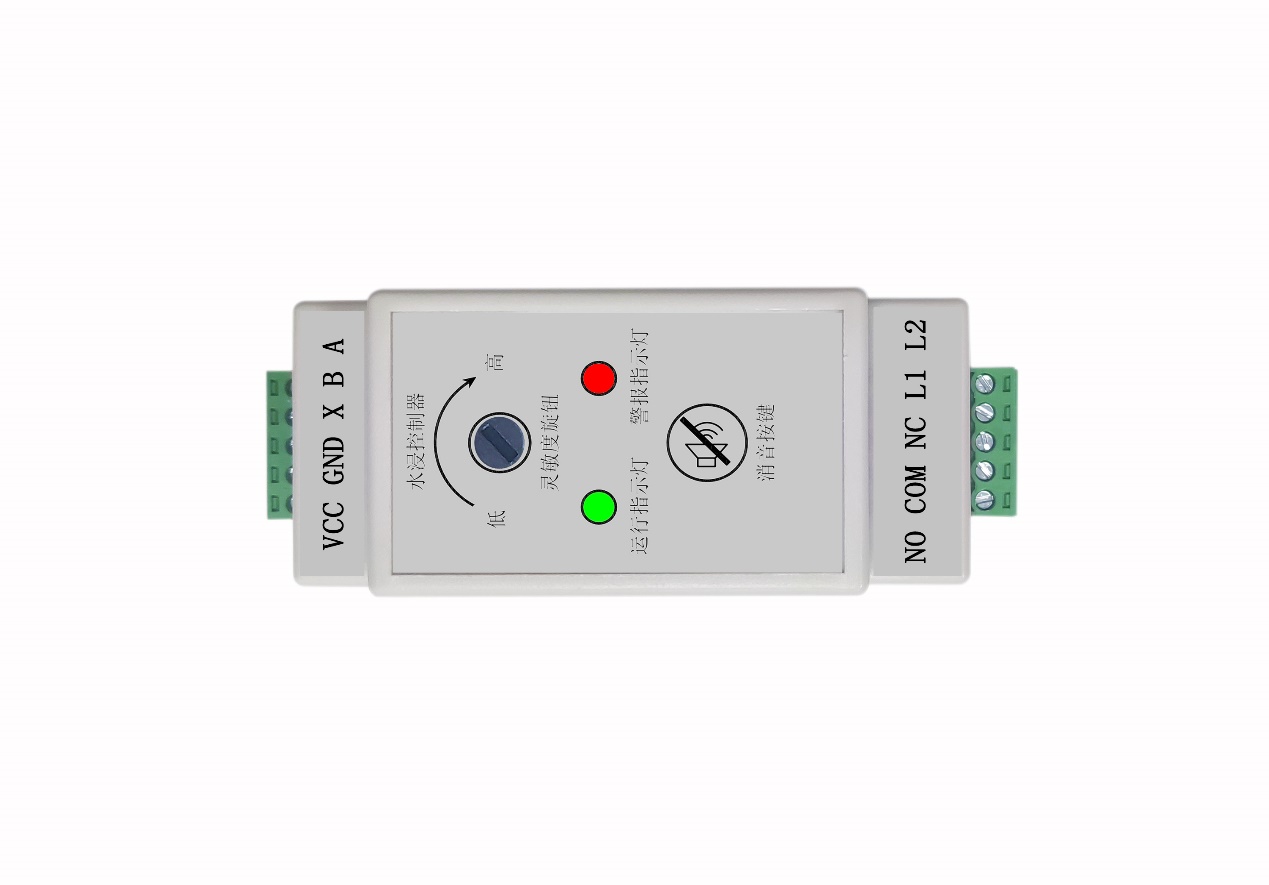

五、接口定义
序号 | 端子描述 | 接线定义 | 序号 | 端子描述 | 接线定义 |
1 | A | RS485_A | 6 | L2 | 水浸绳一端 |
2 | B | RS485_B | 7 | L1 | 水浸绳一端 |
3 | X | 悬空 | 8 | NC | 继电器常闭端 |
4 | GND | 电源地 | 9 | COM | 继电器公共端 |
5 | VCC | 电源正 | 10 | NO | 继电器常开端 |
六、通讯协议
通讯基本参数:
编码 | 8位二进制 |
数据位 | 8位 |
奇偶校验位 | 无 |
停止位 | 1位 |
错误校验 | CRC(冗余循环码) |
波特率 | 9600bit/s |
通讯地址 | 出厂默认为1,修改范围:1-247 |
1、协议概述
通信协议详细地描述了该产品的输入和输出命令、信息和数据,以便第三方使用和开发。
物理接口:
1) 连接上位机的主通信口,采用标准串行RS485通讯口;
2) 信息传输方式为异步方式、起始位1位、数据位8位、停止位1位、无校验;
2、通信协议详述
2.1通讯方式
1) 支持广播模式;
2) 无论如何都不能从一个从站开始通信;
3) 若主站或任何从站接收到含有未知命令的包裹,则该包裹将被忽略,且接收站不予响应;
4) 所有回路通信应遵照主/从方式。在这种方式下,信息和数据在单个主站和从站(监控设备)之间传递;
2.2 返回数据帧结构描述
每个数据帧组成如下:(RTU模式)
地址 | 功能码 | 数据数量 | 数据1 | ... | 数据n | CRC 16位校验 |
3、传输格式
1) 主机发送读地址命令:
地址 | 功能码 | 寄存器地址高位 | 寄存器地址低位 | 数据个数高位 | 数据个数低位 | CRC 16位校验 |
00 | 03 | 00 | 00 | 00 | 01 | 85 DB |
从机返回地址:
地址 | 功能码 | 字节长度 | 地址高位 | 地址低位 | CRC 16位校验 |
00 | 03 | 02 | 00 | xx | xxxx低位在前 |
例:发送:00 03 00 00 00 01 85 DB;
响应:00 03 02 00 addr CRCL CRCH;若addr=02,则读取的产品地址为02。
2) 修改地址命令
此命令可以修改从机地址,地址值范围是1到247,此后,从机地址就是主机设置的地址。
主机发送修改地址命令:
地址 | 功能码 | 寄存器地址高位 | 寄存器地址低位 | 从机地址高位 | 从机地址低位 | CRC 16位校验 |
00 | 06 | 00 | 00 | 00 | xx | xxxx低位在前 |
从机返回:
地址 | 功能码 | 字节长度 | 地址高位 | 地址低位 | CRC 16位校验 |
00 | 06 | 02 | 00 | xx | xxxx低位在前 |
示例:
主机发送:00 06 00 00 00 address CRCL CRCH;
从机应答:00 06 02 00 address CRCL CRCH;
若address为02,则从机地址就被设置为2。
主机得到从机回应后,认为强制设置地址成功,以后首字节按照address设置的地址,发送读数据命令。
3) 主机发送读取泄露状态命令:
地址 | 功能码 | 数据起始地址高位 | 数据起始地址低位 | 返回数据个数高位 | 返回数据个数低位 | CRC 16位校验 |
xx | 03 | 00 | 01 | 00 | 01 | xxxx低位在前 |
从机传感器返回值:
从机地址 | 功能码 | 数据个数 | 数据高位 | 数据低位 | CRC 16位校验 |
xx | 03 | 02 | 00 | 00/01 | xxxx低位在前 |
示例:
主机发送:01 03 00 01 00 01 CRCL CRCH;
产品响应:01 03 02 00 01 CRCL CRCH;
返回泄露状态:00 01,对应十进制01,表示当前是泄露警报状态;01表示处于泄露警报状态,00表示正常。
4)产品供电后,运行指示灯(绿灯)会常亮;产品在检测到处于泄露状态时,产品会主动上传泄露状态命令,命令格式与“要点3)”的应答命令格式相同,同时蜂鸣器会发出声音警报、警报指示灯(红灯)会常亮,此时若按下按键(长按按键)可以消除蜂鸣器的声音警报。直至产品检测到未处于泄露状态时,警报指示灯(红灯)才会熄灭,蜂鸣器会停止发出声音警报。
七、注意事项
1. 本产品不适用于常期结露和化学污染环境下使用;
2. 请严格按照说明书使用并安装,切勿私自涂改、撕毁产品标签等;
3. 产品出厂12个月内,基于正常使用和非人为损坏,对产品提供免费维修服务。
八、常见问题及解决办法
无输出或输出错误可能的原因:
1. 设备损坏;
2. 波特率错误;
3. USB转485驱动未安装或者损坏;
4. 485总线有断开,或者A、B线接反;
5. 电脑有连接其它设备,通讯软件选择的端口不正确;
6. 设备数量过多或布线太长,应就近供电,加485增强器,同时增加120Ω终端电阻。
九、警告及人身伤害
勿将本产品用于安全保护装置或急停设备上,以及由于该产品故障可能导致人身受到伤害的任何应用中;在使用本产品前,请仔细阅读本说明书中的内容。
