产品名称： | 液位传感器 |
产品型号： | WLS-01A-N |
版本： | V1.0 |
制定人： | 贺根文 |
审核人： | 袁超 |
概述
WLS-01A-N 液位传感器应用于空调机站、精密机房、仓库、城市供水、高楼水池等需要对水泄漏及积水进行报警的场所。
参数
供电电压 | 12V DC±5% | 输出线长 | 2.7 米 | 光照强度 | <1000LUX |
未浸液体信号输出 | <80uA | 投入深度 | <2.4 米 | 工作温度 | -20-70℃ |
浸液体信号输出 | 10mA-15mA | 防护等级 | IP68 | 储存温度 | -40-85℃(无冷凝) |
接线方式 | 裸线镀锡 | 外壳材料 | PC 工程塑料 | 绝缘电阻 | >500MΩ |

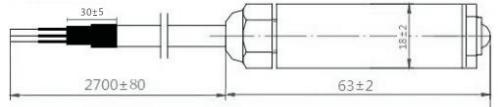

尺寸 (mm)
接线定义
端子编号 | 1 | 2 | 3 |
线缆颜色 | 红 | 绿 | 白 |
线缆定义 | +12V | 输出 | 地 |
注意事项
■禁止反向供电，且不应超过最大供电电压
■禁止测量氯化物溶剂，禁止打开传感器外壳
■使用过程中，建议定期 (1~6个月) 维护传感器，保持传感头表面清洁
■投入液体使用时，建议传感器应反向与自身电缆捆一起
■使用过程中，避免物体接触到传感头
