产品规格
产品名称： | 大气压力变送器 |
产品型号： | BPS-1S |
版本： | V1.0 |
制定人： | 贺根文 |
审核人： | 袁超 |
修改记录表：
版本 | 更改内容 | 更改人 | 更改日期 |
V1.0 | 新建 | 贺根文 | 2020-4-24 |

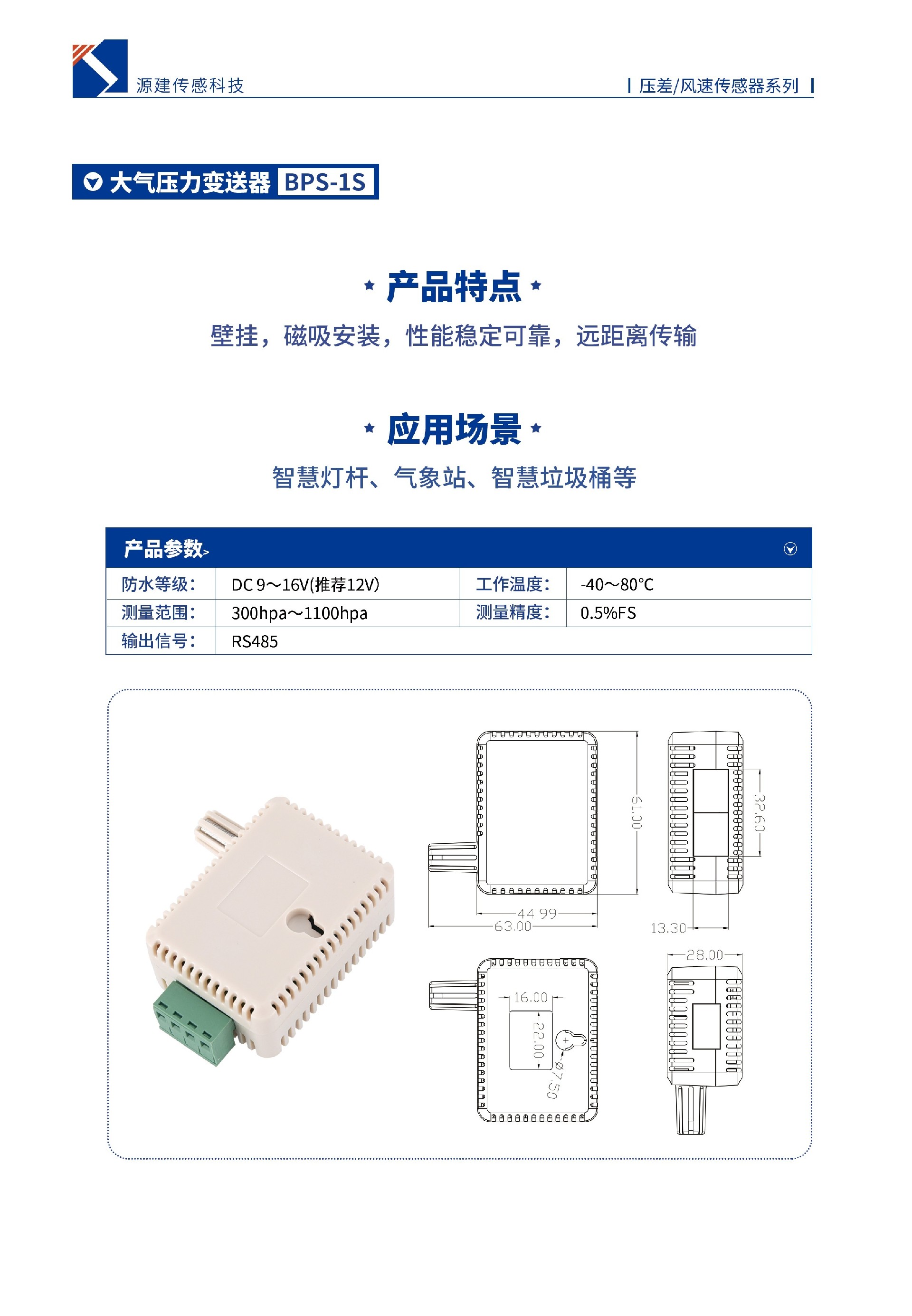

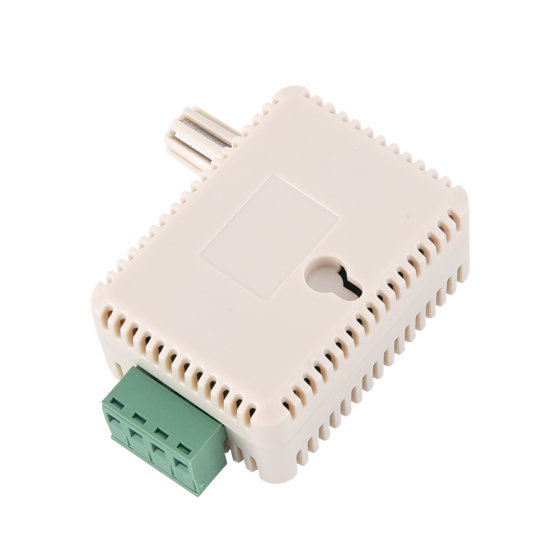

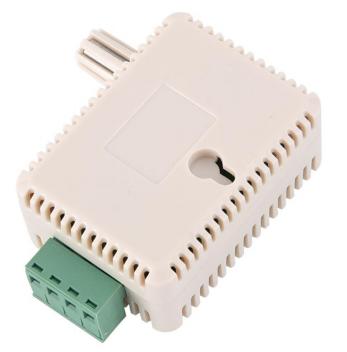

一、产品简介
BPS-1S 是一款高精度的大气压数据采集变送器，采用MODBUS 工业控制总线协议， 可以多个变送器共同总线组网，也可以接入其他符合 MODBUS RTU 协议的总线组网中。 该产品能实时、稳定地监控大气压的变化，具有体积小、安装方便等特点，产品性能 可靠，使用寿命长，响应速度快。
二、适用范围
广泛适用于环境检测、工业检测、气象研究、农田测量、风力资源评估等需要测 量气压的环境中。
三、技术参数
工作电源 | DC 9V |
输出信号 | MODBUS RTU 协议 |
量程范围 | 300hpa-1100hpa |
准确度等级 | 0.5%FS |
响应时间 | ≤1S (@25℃) |
工作温度 | 40℃~80℃ |
存储温度 |
|
|
安装方式 | 壁挂+磁吸 |
外壳参数 | ABS 白色 61X (45+18) X30mm |
重量 | 34g |

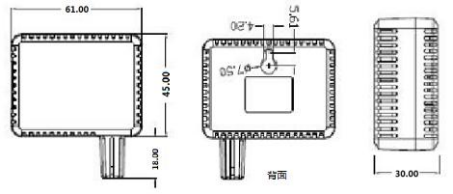

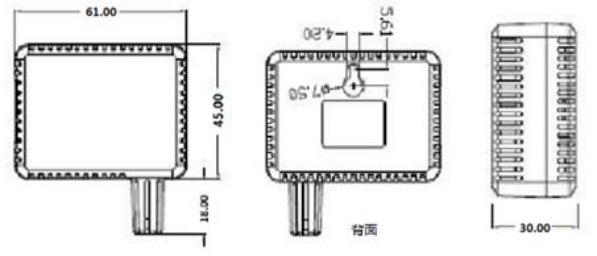

四、外观尺寸图 (单位：mm，尺寸公差： ± 1.0mm)
五、接线图
电源正极 (VCC)
RS485 输出 (A)
RS485 输出 (B)
电源负极 (GND)
六、通信协议
1.产品指令发送及响应速度：
1) 指令发送时间间隔建议大于 0.5 秒
2) 发送指令后读取响应时效时间建议大于 0.2 秒
2.协议概述：
本协议遵守 MODBUS 通信协议,采用了MODBUS 协议中的子集 RTU 方式：RS485 半双工 工作方式。

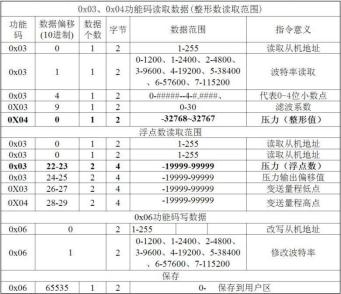

3.整形数支持的命令及命令、数据的意义：
4.串行数据格式：
1) CRC 校验的多项式:0xA001
2) 通信协议可以传输有符号整形数，也可以传输浮点类型数据
3) 串口设置:波特率默认为 9600bps，8 位数据位,1 位停止位，无校验位
4) 本变送器支持的串口波特率
为:1200,2400,4800,9600,19200,38400,57600,115200
七、通讯命令详解：
读取压力值 (整数) ：
上位机发送指令：01 04 00 00 00 01 31 CA
上位机收到指令：01 04 02 02 93 F8 3D
其中: 第 4、5 个字节表示收到 的当前压力值，其值除以 100 即当前实际压力值；
上例中为 02 93，十进制为 659，除以 100 后为 6.59 即为当前压力值。
读取压力值命令 (浮点数) ：
浮点数的传输请参考 MODBUS-RTU 协议中关于多字节浮点数传输的规定。 发送命令 Tx:01 03 00 16 00 02 25 CF
01 从机地址,03 功能码,00 16 偏移地址,00 02 读取的字数。
返回数据 Rx:01 03 04 BE 40 E6 12 15 A2
01 从机地址，03 功能码，04 字节数，BE 40 E6 12 为 IEE754 的浮点数。
注意区分协议中的数据进制，比如偏移地址 22 (10 进制) ，16 进制表示为 16，注 意区分此区别。
读通讯波特率：
发送命令Tx:01 03 00 01 00 01 D5 CA
返回数据Rx:01 03 02 00 03 F8 45
其中:第4、5个字节为读取的通讯波特率的高、低位：00 00
改写波特率命令举例：
发送命令 Tx: 01 06 00 01 00 04 D9 C9
01 本机地址,06 功能码,00 01 偏移地址,00 04 改写波特率为 4 (对应 19200) 到缓 存。
返回数据 Rx: 01 06 00 01 00 04 D9 C9
查询地址命令：发送命令 Tx: 00 03 00 16 00 02 24 1E
返回数据 Rx: 02 03 04 40 16 D1 24 61 7C
02 为查到的本机地址,其余数据忽略。
改写地址命令举例： (注意：改完地址要执行下一条保存命令)
发送命令 Tx:01 06 00 00 00 02 08 0B
01 本机地址,06 功能码,00 00 偏移地址,00 02 改写地址 2 到缓存。
返回数据 Rx:01 06 00 00 00 02 08 0B
保存地址命令：
发送命令 Tx:02 06 FF FF 00 00 89 DD
02 本机地址, 06 功能码, FF FF 偏移地址, 00 00 改写地址 2 到缓存。 返回数据 Rx:02 06 FF FF 00 00 89 DD
八、注意事项
产品使用电压不能超出额定电压范围 (9V-16V) ；
安装高度为人体坐高或主要要求环境条件的设备高度；
安装在环境稳定的区域,避免直接光照,远离窗口、空调、暖气等设备，否则会造成
大气压测量不准确；
变送器探头部分为敏感元件，请勿随意旋动或拆卸外壳，不规范的操作可能造成测
量不准确甚至损坏敏感元件。
