一、产品简介
微压差变送器工作原理是介质的压力直接作用在传感器的膜片上，使膜片产生与介质压力成正比的微位移，使 传感器的电阻发生变化，利用电子线路检测这一变化，并转换输出一个对应于这个压力的标准信号。
本产品使用进口集成芯片，宽电压供电，抗干扰能力强，反接保护，精度高，稳定性好，可人为修正零点。
微压差变送器获取空气和非腐蚀性气体的压力差,适用于暖通空调、无尘洁净车间、管道送风、锅炉负压、烘 箱增压、通风设备、风扇控制、变风量系统等多种工业自控环境领域。

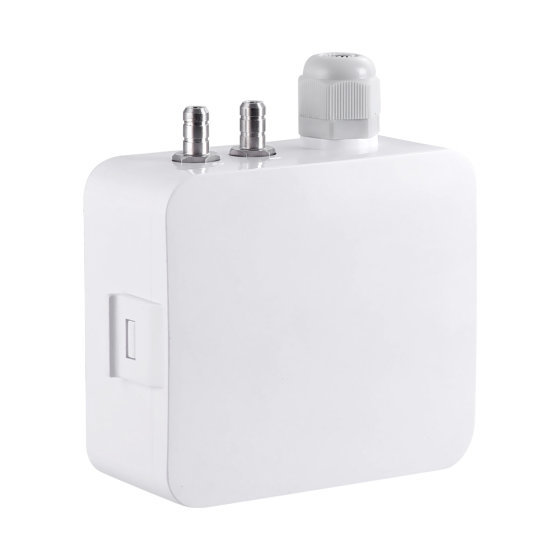

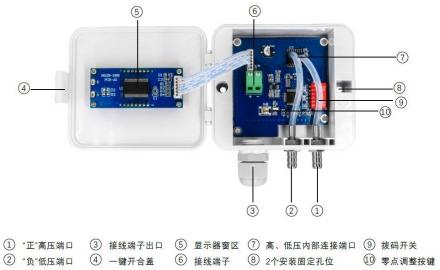

二、产品器件介绍

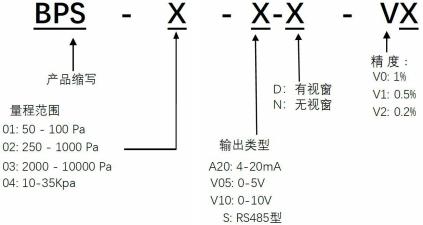

三、型号及说明

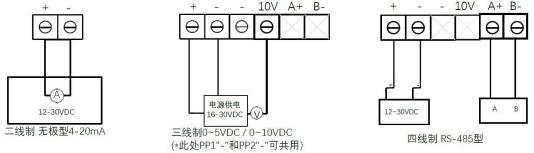

四、接线方式
五、产品特性
1. 线性压力特征与可选择的压力测量范围
2. 工作电压: 16-30VDC
3. 信号输出: 4-20mA / 0-5V / 0-10V/RS485 型
4. 零点调整
5. 由外壳内的集成支架带来的简单和快速的安装
6. 校准和温度补偿测量信号
六、应用领域：
1. 测量通风设备和空调管道中的细微的压力差
2. 检查空气流量
3. 监控过滤器和控制风扇
七、型号概括
单位：Pa
产品系列 | 产品名称 | 压力范围测量 |
测量范围 1 | 测量范围 2 | 测量范围 3 | 测量范围 4 | 过载压力 | 冲击压力 |
BPS-01 | 100Pa 微压 差变送器 | ±50Pa | - | ±65Pa | ±100Pa | ±10Kpa | ±20Kpa |
BPS-02 | 1KPa 微压差 变送器 | ±250Pa | - | ±500Pa | ±1Kpa | ±10Kpa | ±20Kpa |
BPS-03 | 10KPa 微压 差变送器 | ±2KPa | ±3KPa | ±5KPa | ±10KPa | ±85Kpa | ±110Kpa |
BPS-04 | 35Kpa 微压 差变送器 | ±30KPa | ±35KPa | - | - | ±175Kpa | ±280Kpa |
八、运行模式
传感器通过硅压阻元件获取压差值，该传感器通过被感应到的偏差值形成线性的 4-20mA/0-5V/0-10V/RS485 型 温度补偿输出信号。
九、机械设计
微压差变送器由以下组成：
1. 传感器外壳固定支架， 电缆入口，带有安全螺丝钉的可移动扣盖压
2. 力测量采用硅压阻元件
3. 含接线端子和用于选择测量范围的 DIP 开关的印刷电路板 ( “见调试注意事项”)
4. 零点调整按钮 ( “见调试注意事项”)
十、调试注意事项

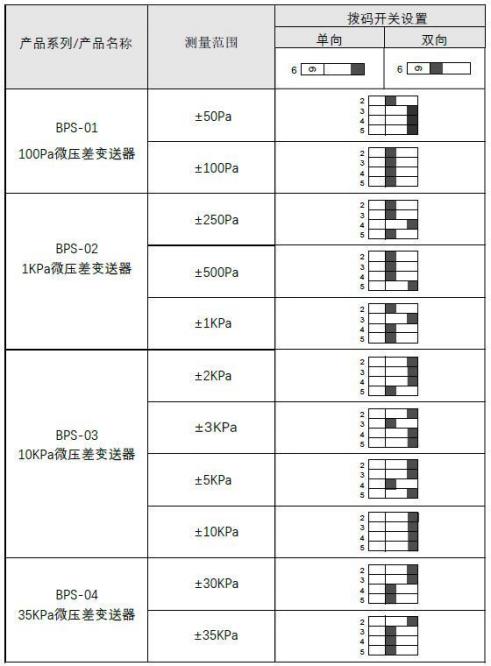

可调整的测量范围：压力范围及方向，通过拨码开关进行调整
零点调整：清零及标定
打开面板短按(1秒内)零点调整按键可进行清零。
(请保持与安装方式平行的状态下手动清零;请在正负进气口相通的状态下手动清零。)
操作步骤 | 状态 | 结果 | 按键 |
1. PCB上电 2. 保持正负压力进气口压差为零 3. 单击 0 点按键 | 红灯亮 | 0 点标定 |
|
十一、技术参数
产品数据：
测量范围 | 参考 “型号概括” |
传感元件 | 硅压阻元件 |
房间温度 | 20-25℃ ，正确安装时的测量 (FS=全范围测量) |
精度：总计误差 温度偏移 | ± 1 % /± 0.5 % / ±0.2% FS <±0.1% FS /°C |
介质 | 空气及非腐蚀性气体 |
允许的介质温度范围 | -20-85℃ |
维护 | 长期稳定 |
电气特性：
所有输出类型 | 电源 | 安全超低电压 |
电压 功耗 | DC16-30V <1.5 VA |
4-20mA 输出类型 | 输出电流 | 4-20 mA |
负荷 | ≤250 Ω |
输出 | 非电分离，无极性二线连接，整流桥防反接 |
链接：
电气连接 |
螺丝端子 | 最大 1.5mm²电缆 |
电缆 | 电缆密封压盖口 (无防电缆变形) |
压力连接 | 压力嘴，6.21 mm 直径 |
环境条件：
允许的环境温度 |
运行 | -20-85℃ |
运输/ 储存 | -40-125 ℃ |
允许的环境湿度 | <90 % rh (无冷凝) |

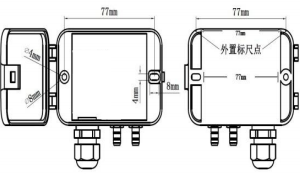

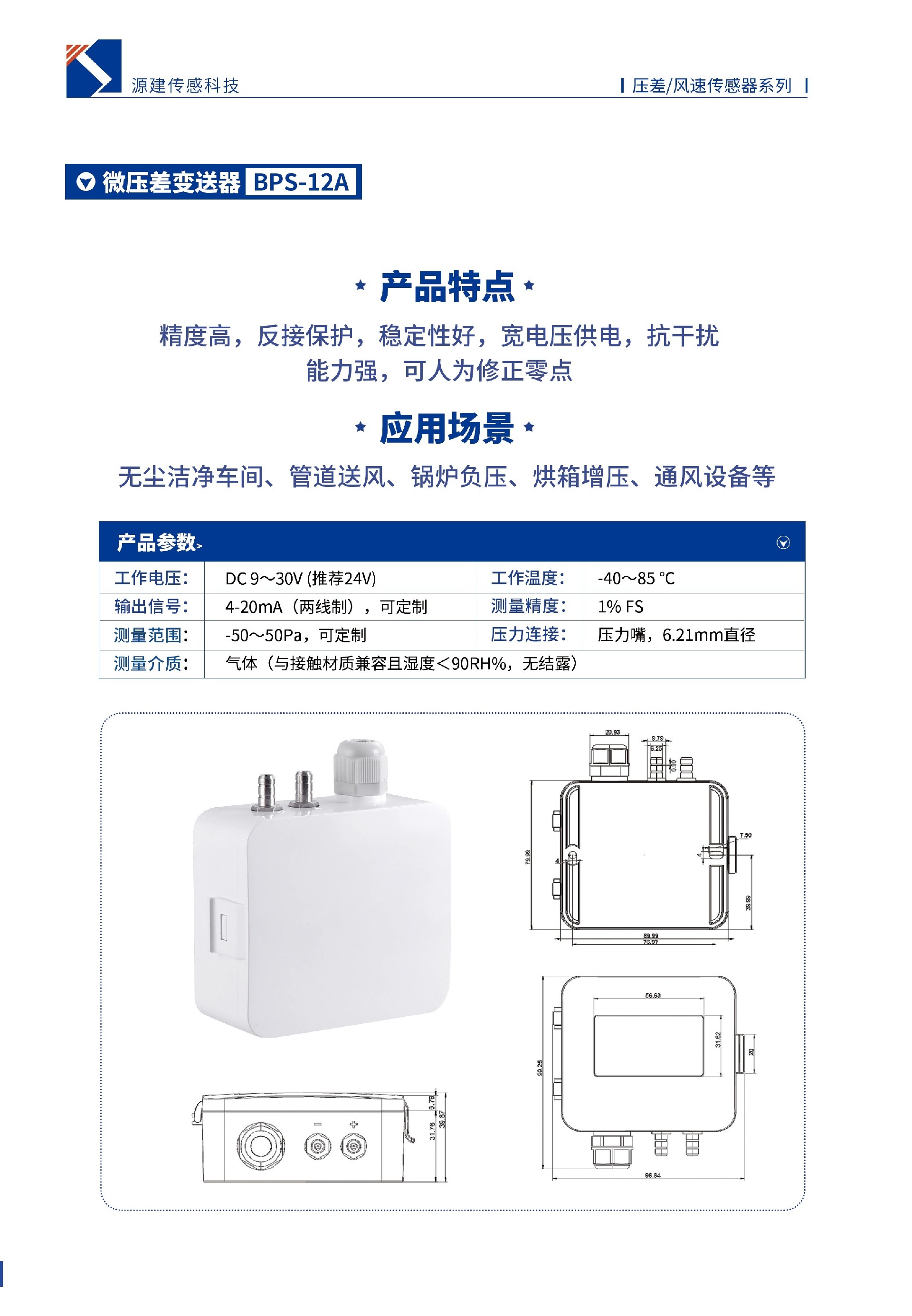

十二、外观尺寸 (长*宽*高：99.0*101.5*39.9mm,公差: ±1mm)
十三、安装方式
先用背面标尺在墙上标出安装孔位，钻深 30mm 的Ø6mm 墙孔放置膨胀管，再将微压差变送器卡扣打开，翻开罩
盖，将自攻螺丝 (ST3.5×25) 通过微压差变送器的固定孔固定在墙上指定位子，穿过防水接头接好进出电线，最后 盖上罩盖即可。
注意：
供货时不提供风管连接装置；
请仔细阅读说明书并按照接线图进行操作，如因接线原因造成的产品损坏，无法保修。
