产品规格书
产品名称： | 在线尘埃粒子计数器 |
产品型号： | INS-DPC01 |
版本： | V1.0 |
制定人： | 贺根文 |
审核人： | 袁超 |

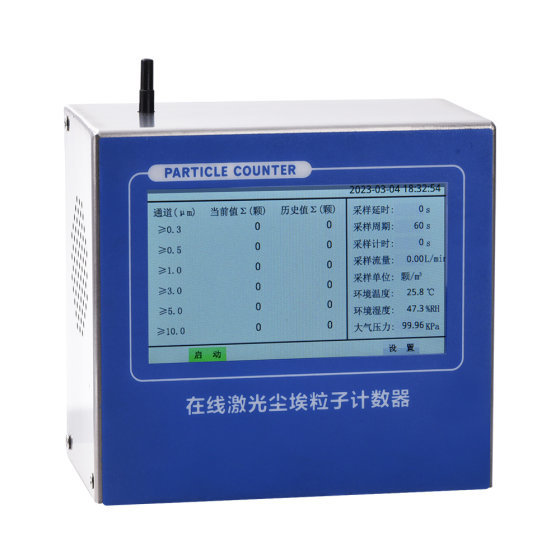

一、产品概述
在线微粒子计数器可以保证 24*7 的不间断工作，具有十年长效寿命 (注：每年须进行 校验标定前提下) 。在线微粒子计数器包括激光传感器和等动力采样探头。
在线尘埃粒子计数器，用于洁净室及其他洁净环境的检测，计数器以光散射原理为理论 基础，应用光电检测技术实现对尘埃粒子粒径及数目的测量计数。系统具有稳定性好，测试 准确等优点。
二、产品特点
RS485 串行数据传输；
液晶触摸屏显示，高端大气；
小型传感器监测空间微颗粒；
系统稳定性好，测试准确；
具有十年长效使用寿命 (注：每年须进行校验标定前提下) ；
提供 6 个粒径通道：0.3 μm、0.5 μm、1.0 μm、3.0 μm、5.0μm 和 10.0 μm。

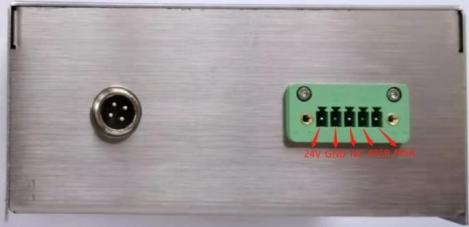

三、接口定义
引脚 | 名称 | 描述 | 备注 |
1 | VCC | 设备电源正 | DC24V |
2 | GND | 设备接地 | —— |
3 | NC | —— | —— |
4 | 485B | 通信引脚 | (RS485+) |
5 | 485A | 通信引脚 | (RS485- ) |
四、性能参数表
1 、参数表
粒径范围: | 0.3– 10 μm |
通道大小: | 标准: 0.5, 5.0, μm |
计数效能: | 50% @ 0.5 μm; 100% for particles > 0.75 μm (per JIS) |
流速: | 0.1 CFM (2.83 LPM) |
激光源: | Laser Diode ，激光二极管 |
零计数度: | <1 count / 5 minutes (per JIS) ，<1 计数/5 分钟 (每 JIS) |
浓度控制: | 5%在 2,000,000 粒/立方英尺 |
真空要求: | 内置真空泵 |
通讯模式: | RS-485 MODBUS 协议 |
LED 指示灯: | 电源，运行，流量，报警 |
连接器: | MG 15EDGWB-3.81-5P |
软件: | 制药行业专用版本 NETSCADA |
外壳: | Stainless Steel ，不锈钢 304 |
电源: | 直流电 24V |
尺寸: | 13 cm(长) x 12 cm(宽) x 8cm(高) |
重量: | 0.5 公斤 |
功率 | 5W |
2 、环境要求:
操作: 温度 50°F 到 104°F (10°C 到 40°C) / 湿度 20% to 95% 无凝结。 存储: 温度 14°F 到 122°F (- 10°C 到 50°C) / 湿度 98% 无凝结。
3 、配件：等动力采样探头、探头帽子、管路等。
4 、校准规范
1 、符合 JJF1190-2008 尘埃粒子计数器校准规范要求：
2 、 自净时间≤10min
3 、重复性≤10%FS
4 、粒径分布误差≤±30%
5 、粒子浓度示值误差≤±30%FS
6 、采样流量误差：2.83L/min ≤±5%
7 、HLD780 长寿命激光二极管工作时间≥30000 小时。
五、通信协议
1、寄存器描述 (本地址的基地址为 1)
Modbus 地址 | 读/写 | 数据类 型 | 描述 |
1 | 读、写 | Integer | 仪表的当前地址 (1-250，出厂默认 1),广播 地址 252 |
2 | 读、写 | Integer | 通信波特率：0-9600 (出厂默认) ，1-19200， 2-38400 |
3 | 读、写 | Integer | 通信校验位：0-无校验 (出厂默认) ，1-偶 校验，2-奇校验 |
4 | 读、写 | Integer | 启停仪表 (设置 1，启动仪表；0：停止仪表) 或者读取仪表的运行状态(1:启动，0：停止) |
5 | 读、写 | Integer | 计数延时(秒) 0 100 秒 |
6 | 读、写 | Integer | 计数周期(秒) 2 |
|
7 | 读 | Integer | 备用 |
8 | 读、写 | Integer | 运行蜂鸣器:计数满一个周期蜂鸣器是否响： |
|
|
| 0-不响 (出厂默认) ，1-响 |
9 | 读、写 | Integer | 报警蜂鸣器:当采样周期数据报警时蜂鸣器 是否响：0-不响 (出厂默认) ，1-响 |
10 | 读 | Integer | 计数器当前计数累计时(秒) |
11-12 | 读 | Integer | 备用 |
13 | 读 | Integer | 0.3um 累计数据 低 16 位 |
14 | 读 | Integer | 0.3um 累计数据 高 16 位 |
15 | 读 | Integer | 0.5um 累计数据 低 16 位 |
16 | 读 | Integer | 0.5um 累计数据 高 16 位 |
17 | 读 | Integer | 1.0um 累计数据 低 16 位 |
18 | 读 | Integer | 1.0um 累计数据 高 16 位 |
19 | 读 | Integer | 3.0um 累计数据 低 16 位 |
20 | 读 | Integer | 3.0um 累计数据 高 16 位 |
21 | 读 | Integer | 5.0um 累计数据 低 16 位 |
22 | 读 | Integer | 5.0um 累计数据 高 16 位 |
23 | 读 | Integer | 10.0um 累计数据 低 16 位 |
24 | 读 | Integer | 10.0um 累计数据 高 16 位 |
25 | 读 | Integer | 0.3um 周期数据 低 16 位 |
26 | 读 | Integer | 0.3um 周期数据 高 16 位 |
27 | 读 | Integer | 0.5um 周期数据 低 16 位 |
28 | 读 | Integer | 0.5um 周期数据 高 16 位 |
29 | 读 | Integer | 1.0um 周期数据 低 16 位 |
30 | 读 | Integer | 1.0um 周期数据 高 16 位 |
31 | 读 | Integer | 3.0um 周期数据 低 16 位 |
32 | 读 | Integer | 3.0um 周期数据 高 16 位 |
33 | 读 | Integer | 5.0um 周期数据 低 16 位 |
34 | 读 | Integer | 5.0um 周期数据 高 16 位 |
35 | 读 | Integer | 10.0um 周期数据 低 16 位 |
36 | 读 | Integer | 10.0um 周期数据 高 16 位 |
37 | 读 | Integer | 当前流量数据/100=当前流量 |
38 | 读 | Integer | 温度(带 1 位小数，数值 100 表示 10.0℃) |
39 | 读 | Integer | 湿度(带 1 位小数，数值 100 表示 10.0%) |
40 | 读 | Integer | 大气压(带 2 位小数，数值 10000 表示 100.00Kpa) |
41 | 读、写 | Integer | 0.3um 校正系数(%):0~10000%,默认 100% |
42 | 读、写 | Integer | 0.5um 校正系数(%):0~10000%,默认 100% |
43 | 读、写 | Integer | 1.0um 校正系数(%):0~10000%,默认 100% |
44 | 读、写 | Integer | 3.0um 校正系数(%):0~10000%,默认 100% |
45 | 读、写 | Integer | 5.0um 校正系数(%):0~10000%,默认 100% |
46 | 读、写 | Integer | 10.0um 校正系数(%):0~10000%,默认 100% |
47 | 读、写 | Integer | 温度校正值(℃):-100~100(-10.0~ 10.0℃) |
48 | 读、写 | Integer | 湿度校正值(%):-100~100(-10.0~ 10.0%) |
49 | 读、写 | Integer | 大气压校正值 (kPa):-1000~1000(-10.00~ 10.00kPa) |
50 | 读 | Integer | 备用 |
51 | 读、写 | Integer | 0.3um 报警使能 0:不报警 (出厂默认) ，1：报警 |
52 | 读 | Integer | 0.3um 报警状态 0:不报警，1：报警 |
53 | 读、写 | Integer | 0.3um 报警值 低 16 位 |
54 | 读、写 | Integer | 0.3um 报警值 高 16 位 |
55 | 读、写 | Integer | 0.5um 报警使能 0:不报警 (出厂默认) ，1：报警 |
56 | 读 | Integer | 0.5um 报警状态 0:不报警，1：报警 |
57 | 读、写 | Integer | 0.5um 报警值 低 16 位 |
58 | 读、写 | Integer | 0.5um 报警值 高 16 位 |
59 | 读、写 | Integer | 1.0um 报警使能 0:不报警 (出厂默认) ，1：报警 |
60 | 读 | Integer | 1.0um 报警状态 0:不报警，1：报警 |
61 | 读、写 | Integer | 1.0um 报警值 低 16 位 |
62 | 读、写 | Integer | 1.0um 报警值 高 16 位 |
63 | 读、写 | Integer | 3.0um 报警使能 0:不报警 (出厂默认) ，1：报警 |
64 | 读 | Integer | 3.0um 报警状态 0:不报警，1：报警 |
65 | 读、写 | Integer | 3.0um 报警值 低 16 位 |
66 | 读、写 | Integer | 3.0um 报警值 高 16 位 |
67 | 读、写 | Integer | 5.0um 报警使能 0:不报警 (出厂默认) ，1：报警 |
68 | 读 | Integer | 5.0um 报警状态 0:不报警，1：报警 |
69 | 读、写 | Integer | 5.0um 报警值 低 16 位 |
70 | 读、写 | Integer | 5.0um 报警值 高 16 位 |
71 | 读、写 | Integer | 10.0um 报警使能 |
|
|
| 0:不报警 (出厂默认) ，1：报警 |
72 | 读 | Integer | 10.0um 报警状态 0:不报警，1：报警 |
73 | 读、写 | Integer | 10.0um 报警值 低 16 位 |
74 | 读、写 | Integer | 10.0um 报警值 高 16 位 |
75 | 读、写 | Integer | 温度报警使能 0:不报警 (出厂默认) ，1：报警 |
76 | 读 | Integer | 温度报警状态 0:不报警，1：报警 |
77 | 读、写 | Integer | 温度 报警值 低 16 位 |
78 | 读、写 | Integer | 温度 报警值 高 16 位 |
79 | 读、写 | Integer | 湿度报警使能 0:不报警 (出厂默认) ，1：报警 |
80 | 读 | Integer | 温度报警状态 0:不报警，1：报警 |
81 | 读、写 | Integer | 湿度 报警值 低 16 位 |
82 | 读、写 | Integer | 湿度 报警值 高 16 位 |
此外：Modbus 数据位 8 位，停止位 1 位
特别注明：地址 252 用于广播地址，只要用于以后几种情况
(1) 整个总线上只有一个仪表的情况
此时可以设置当前的仪表的通信地址
(2) 对整个总线上的所有的仪表进行启动或者停止
如果总线上有多个仪表，在总线上用 252 地址设置地址 (0 号寄存器) ，会造成总线上所有 仪表的地址相同， 以后通信无法正确识别某个仪表，造成整个系统的故障。
2、仪表支持的 MODBUS 指令
功能码 | 作用 | 说明 |
03 | 读取保持寄存器 (16 位寄存器) | 读取一个或者多个保持寄存器 |
06 | 写单个 16 位寄存器 | 设置某个保持寄存器的当前值 |
16 | 写多个 16 位寄存器 | 设置一个或者多个保持寄存器 |
六、注意事项
1、产品内部装有激光发射器，私自维修可能导致操作人员意外暴露在激光辐射下，应由厂 家专门人员维修；
2、禁止打开产品外壳使用；
3、产品非直接与监测环境接触 (例如安装在设备机箱的) ，为了采样测量结果精确，请将 进气口连接至机箱外置探头，且同外置探头之间连接软管的长度应控制在 30cm 以内；
4、机箱外置探头需要具备防风、粗过滤以及防水能力。
