产品名称： | 温 湿度变 送器 |
产品型号： | BTH- 10A |
版本： | V1.0 |
制定人： | 贺根文 |
审核人： | 袁超 |

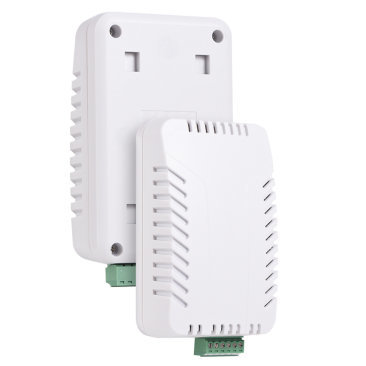

一、产品简介
本产品 BTH- 10A 为工业级别的温湿度变送器，传感、变送一体化设计，带有专用温度 补偿电路和线性化处理电路， 输出 4~20mA 标准电流信号； 具有量程范围宽、精度高、体积 小，安装方便，抗干扰能力强，一致性好等特点。
适用于通讯机房、厂矿、洁净车间、医院、档案馆、博物馆、仓库、烟草、药厂、暖通 空调、楼宇自控等场所的温湿度测量。
二、技术参数
工作电源 | DC24V±10% |
输出信号 | 4~20mA,两线制 |
温度测量范围 | -40℃~60℃ |
湿度测量范围 | 0%RH ~100%RH |
温度测量精度 | ±1℃(@0℃~50℃) |
湿度测量精度 | ±5%RH(@25℃， 30%RH~80%RH) |
响应时间 | <15S (25℃) |
工作温度 | -40℃~60℃ |
存储温度 | -40℃~60℃ |
安装方式 | 壁挂 |
外壳 | ABS 白色 110*70*39mm |
产品重量 | 85 克 |

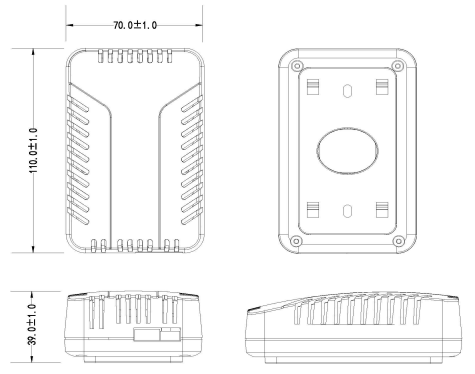

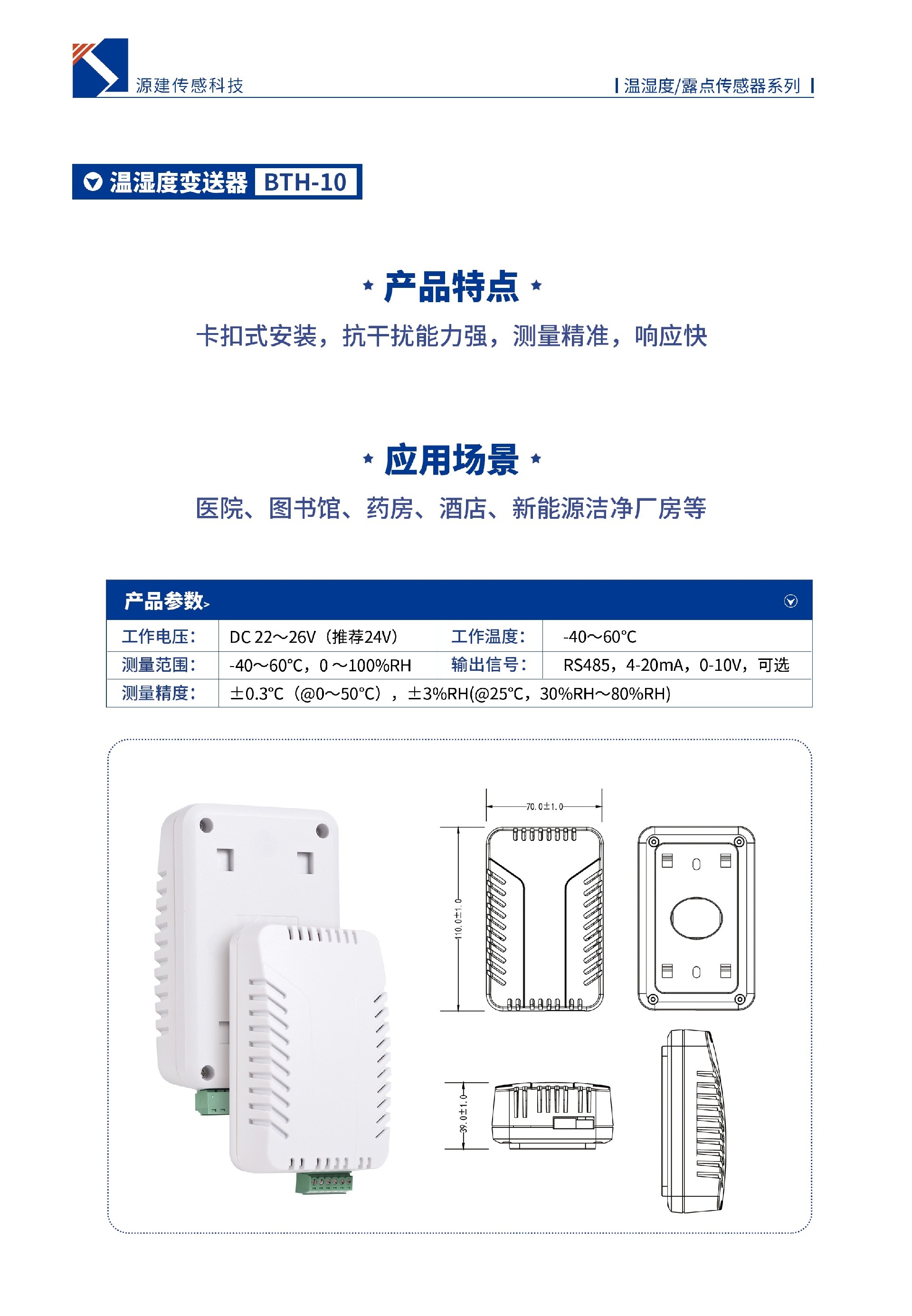

三、外观尺寸(单位：mm)
四、接线图

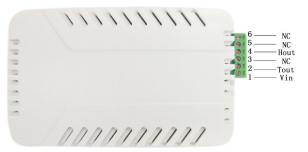

图 1. 实物端子接线图
图 2. 两线制 4-20mA 接线图
五、注意事项
1、当变送器连接到控制器时，为防止噪声干扰，建议使用 18—24AWG 屏蔽线缆；
2、接通电源前，必须确认控制器的模拟输入端与变送器输出端匹配；
3、在当温度超出工作范围时，请不要安装变送器；
4、变送器应安装在能否有效反应出被测区域温度的位置，并注意远离热源或冷源；
5、施工人员在安装和接线过程中应戴防静电手套和切断电源，不可带电操作；
6、如果安装面与被测环境有较大温差，建议使用支架距离 20CM 安装；
六、质量保证
产品出厂 12 个月内，基于正常使用和非人为损坏，对产品提供免费维修服务。
