产品规格书
产品名称： | 电 流 型 温 湿 度 变 送 器 |
产品型号： | BTH-5 系 列 |
版本： | V1.0 |
制定人： | 贺根文 |
审核人： | 袁超 |
修改记录表：
版本 | 更改内容 | 更改人 | 更改日期 |
V1.0 | 新建 | 贺根文 | 2020-4-24 |
|
|
|
|
|
|
|
|
|
|
|
|

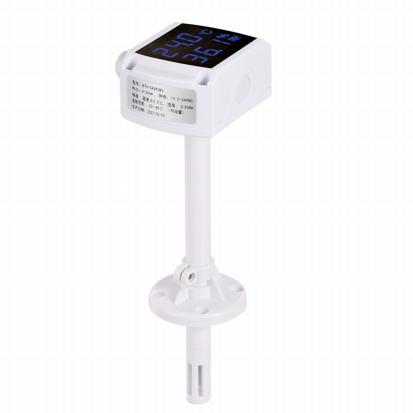

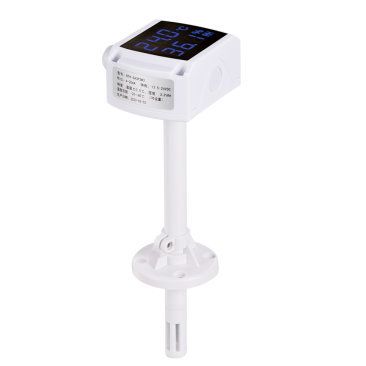

一、产品描述：
本产品具有良好的温度补偿特性， 使用专业进口湿敏电容，具有长期稳定、可靠性高、 精度高等特点，广泛应用于暖通自动控制、机房监控、医疗等领域；
二、性能指标：
| 温度 | 湿度 |
测量范围 | -20 ~ 80℃(可设置选择) | 0~100%RH |
精度 | ±0.5℃ (-10℃ ~ 60℃) 全量程精度见右图 | 湿度： ±3%RH (-20% ~ 80% ，@25℃) 全量程精度见右图 |
长期稳定性 | <0.2℃ /年 (常态下工作) | <2%RH/年(常态下工作) |
信号输出 | 4-20mA |
供电电源 | +13.5~24V DC |
工作温度 | -20~80℃ |
储存环境 | -40 ~ 80℃ (非结露) |
连接方式 | 4 位免接线端子 间距： 5.08mm |

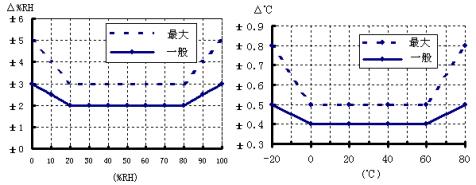

三、准确度
图一 拨码开关拨向 ON 为 1
表二
六、上电过程 (出厂时如不带显示模块，变送器将不显示信息)
变送器上电 0.5 秒， 显示屏不会显示， 0.5 秒后显示屏全亮， 检测显示屏状态。 0.5 秒后 显示温度量程代码 tEP;0.5 秒后显示客户订制代码 Fad ；如果变送器有故障， 将显示故障代 码 Err ，如果变送器状态正常， 则没有错误代码 Err 显示，直接进入温湿度显示模式。
七、显示代码说明： (出厂时如不带显示模块，变送器将不显示信息)
tEP ：表示变送器当前的编码器设置的
湿度量程， 数值由 000-007，详见表二.
FAd ：表示变送器客户订制代码，数值
由 000-999 ，标准版代码为“000”。
Err：故障代码。显示 005 时， 表示传
感器连接线断开或传感器故障

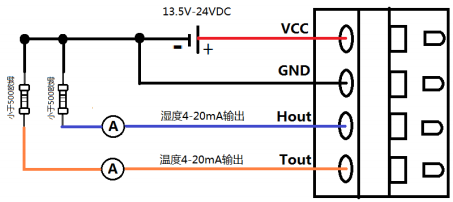

八、接线方法

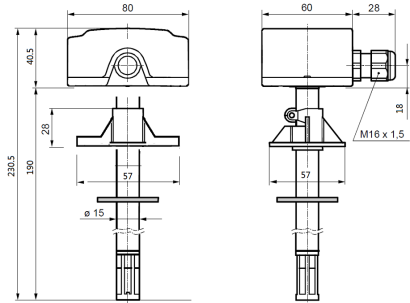

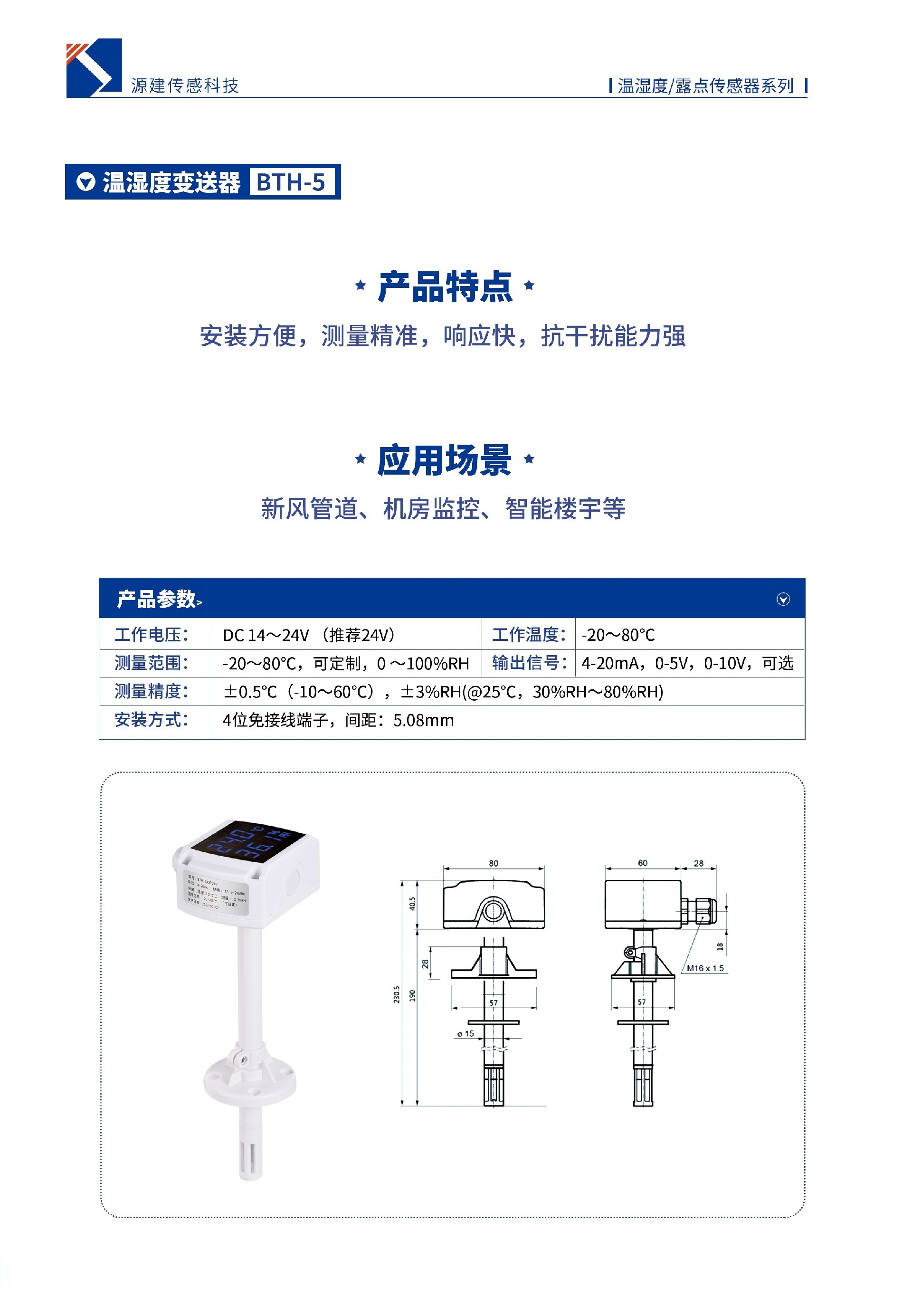

九、外观尺寸：
十、注意事项
1、使用前请认真阅读本说明书， 确保接线正确。本产品有防反接保护措施， 但长时间超 出额定参数的错误接线，仍然会导致产品故障。
2 、请安装在空气流通的场所， 远离局部发热的区域。
3、防止化学试剂、油、粉尘等直接侵害传感
4、变送器长时间使用会产生偏移，为保证测量准确度，最好每年校准1 次。
5、尽量远离大功率干扰设备，以免造成测量误差,如变频器、电机等。
