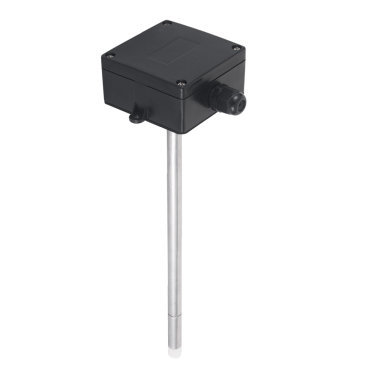

产品名称： | 管 道 式 温 湿 度 变 送 器 |
产品型号： | BT1H-3A |
版本： | V1.0 |
制定人： | 贺根文 |
审核人： | 袁超 |
一、 应用领域：
适用于管道监测、中央空调、电信基站、粮食仓储、精密机房、 电子工业、档案保管、纺织工业。
二、 检测方法：
按接线图将变送器接上， 接通电源 DC24V，将变送器探头插入恒 温恒湿箱中，按以下温湿度对照表进行对照测试。
表 1 温度输出电流值
℃ | -20 | -10 | 0 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 |
Output(mA) | 4 | 5.6 | 7.2 | 8.8 | 10.4 | 12 | 13.6 | 15.2 | 16.8 | 18.4 | 20 |
表 2 湿度输出电流值(T=23℃)
%RH | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 |
Output(mA) | 7.2 | 8.8 | 10.4 | 12 | 13.6 | 15.2 | 16.8 | 18.4 |
三、性能指标：
湿度敏感元件：进口湿敏电容
温度敏感元件： Pt1000
供电电压：AC/DC 24V±20%
使用温度范围： -25~85℃
温度检测范围： -20~80℃
湿度检测范围： 0~100%RH
输出方式：三线制，4-20mA
储存温度范围： -10~40℃
储存湿度范围： 30~70%RH
湿度检测精度：±3%RH (温度 23℃， 湿度 30%--90%)
温度检测精度：±0.3℃
负载阻抗：≤500 Ω
抗浪涌： IEC61000-4-5 等级 3

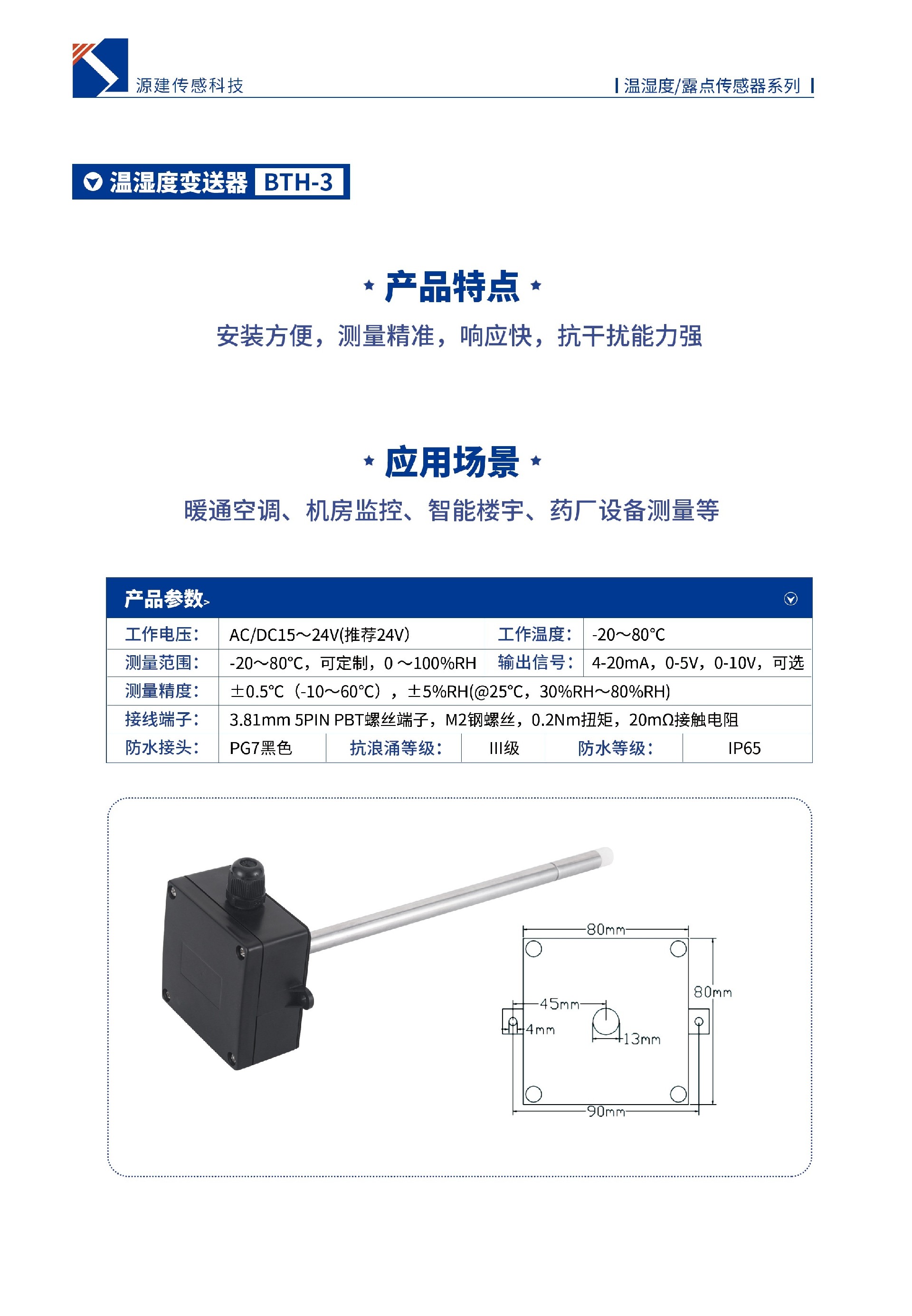

四、安装图示：
接线图：
五、注意事项：
请严格按照接线图接线，接错线可能会导致本变送器损坏；
安装在通风或空气流动性较好的场所；
避免受到强烈的震动。
